分享一个可控硅自动恒流充电器的电路原理图，该充电器不仅可以为各种镍镉电池充电，还可为干电池充电，并且充电电流是可调的，充电终止电压由RP1预先确定，下面具体来看下。

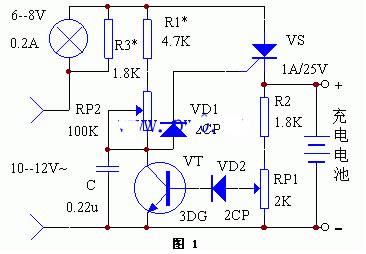

可控硅自动恒流充电器电路原理图
1、工作原理
以上就是电路的原理图，其工作原理为：
开始充电时，电池组两端电压较低，不足以使晶体管VT导通。由RC组成的移相电路给可控硅提供触发电流。移相角度由RP2决定。负半周时可控硅截止。
因此，可控硅以可控半波整流方式经电池组充电。调整RP2即可调整充电电流，最大充电电流由R1既定。指示灯串在电路中以指示充电情况和充电电流的大小。R3用以调节指示灯的亮度。
当电池组电压慢慢升高，快到预定值时，三极管开始导通，可控硅的导通角减小，充电电流下降，直至完全截止，充电自动停止，并使电池组保持在预定电压上。当电压下降时，晶体管又趋向截止，可控硅重新启动，不过此时导通角很小，电流出很小，对充电电池有保护作用，可防止过充。
2、元器件选择与制作

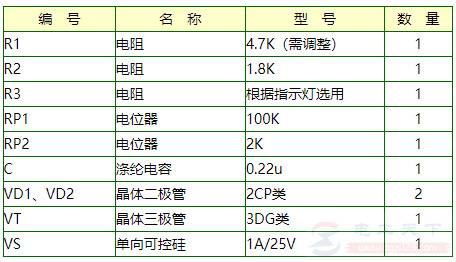

元器件清单见下表：
元器件连接完成，检查无误，即可进行调整。调整时，将电流表串在输入回路中，先将R3短路，RP2旋至阻值最小处，调整R1，使电流表指示为所需最大充电电流，R1就确定了。
然后，去掉短路线，调整R3使指示灯稍有一点亮度作指示。旋动RP2，在其刻度上标定电流数值（与串在回路上的电流表对应）。
最后，标定RP1，找一个输出可变的稳压电源或电池组，正负极分别与充电端相接，调整RP1指示灯灭，则为预定电压值。在RP1的刻度上分别标上3.0V、4.5V、6V等。
