有关LM317可调电压的知识，如果用桥式整流电路进行整流，然后滤波，其完整电路原理图如下，LM317的最大输出电流只有1.5A，当负载电流大于1.5A时，可以使用晶体管对LM317进行扩流，下面具体来看下。
LM317可调电压输出原理
LM317的原理如下图，电源输入端一般并联一个电容用于滤波，对电磁兼容要求较高的场合可使用LC-π型滤波，滤波效果更好。LM317能承受的最高输入电压为40V，其输出电压公式为：Vout＝1.25V x（1＋R2/R1），要求可调输出，将R2改为可调电位器。R1选择240Ω，R2选择阻值为10K的电位器，通过调节电位器的阻值实现可调电压输出，由于LM317的内部基准源为1.25V，因此其最小输出电压达不到0V，最小输出电压只能调至1.25V。

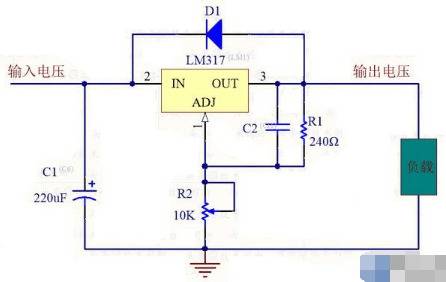

图1：LM317电路
如果用桥式整流电路进行整流，然后滤波，其完整电路原理图如下，24V交流经过整流、滤波后输出的直流电压约为28.8V（约为1.2倍的交流电压），经过LM317可调三端稳压器后的可调输出电压范围为1.25V~26.8V左右。

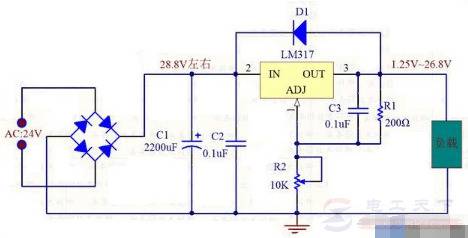

图2：完整原理图
LM317扩流：LM317的最大输出电流只有1.5A，当负载电流大于1.5A时，可以使用晶体管对LM317进行扩流，其扩流原理如下图。其中Q1为PNP三极管，Q2为NPN三极管，根据实际需求选择三极管的参数适当改变R3、R4和R5阻值的大小。
图3：LM317扩流电路
