一例可调稳压器LM317的基本保护电路，具体电路如下图：
D2为输入端短路保护二极管，CE1为调节端滤波电容，可以起到稳定输出的作用，并且具有软启动电路的作用。
D1为输出端短路保护二极管，当输出端短路时，CE1通过D1放电，如果没有D1，则通过LM317放电，这样容易损坏LM317。C1为输入滤波电容，C2为输出滤波电容。
说明：在实际使用中，输入和输出最好由大小电容并联。

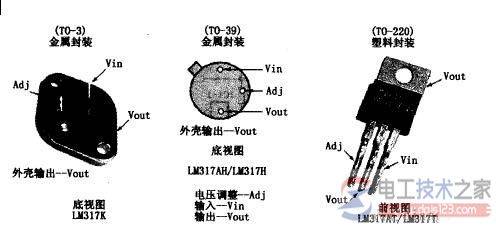

lm317引脚功能图与lm317稳压电路的知识
有关lm317引脚和lm317稳压电路的小知识，LM317既有固定式三端稳压电路的最简单形式，又有输出电压可调的特点，由Lm317构成的多种稳压电路，主要包括慢启动15V电源、1.25-120V维修实验电源和TTL电平控制的5V电源，供大家学习参考。
lm317引脚功能图与lm317稳压电路的功能
lm317引脚功能图，其主要性能参数，1.25-120V维修、实验电源，慢启动15V电源，TTL电平控制的5V电源，以及lm317稳压电路的功能，不了解的朋友参考下。
