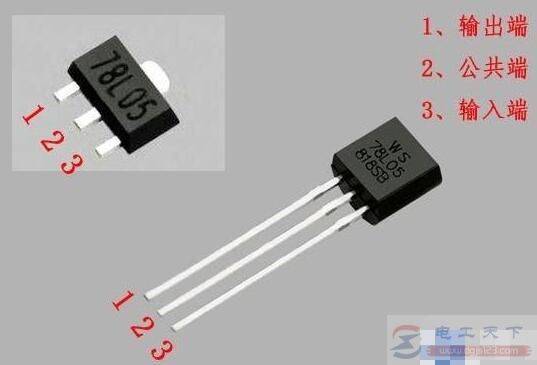

电磁炉中78L05是专为芯片和传感器提供供电电压的三端稳压器，怎么来判断它的好坏？
一般使用万用表测量输入、输出脚位和公共端是否短路，当测量得到的阻值为零时，即可视为78L05内部短路损坏。
以上方法只能简单判断78L05是否存在内部短路，如果需要准确测量，只需要在78L05的输入脚位和公共端接入9V左右的电源，然后用万用表直流电压档位测量输出端的电压，如果输出5V电压，即视为正常，输出为零或者输出偏差过大，即说明已损坏。

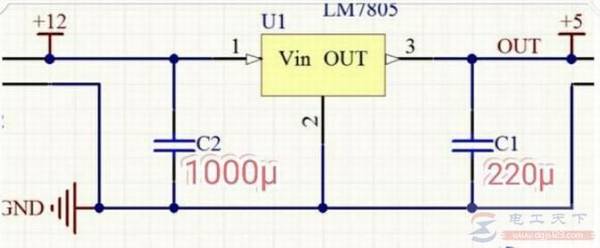

一例7805稳压电源将12V转5V的电路图
一例7805稳压电源将12V转5V的电路图，7805是一款常用的三端稳压集成电路，它的外围电路比较简单，一般初学者都可以用它来制作一个性能良好的5V线性稳压电源，这里介绍下如何使用该IC将12V电压转为5V电压。

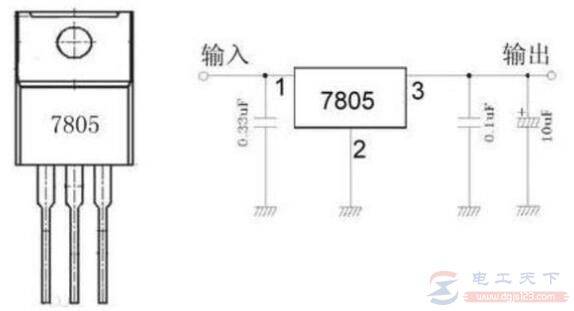

7805三端稳压器的管脚图
7805三端稳压集成模块管脚如下图：1为电源的输入端接电源的正极。2为接地端。接电源负极。3为电压输出端。一般输出电流在1.5万左右。7805的引脚号的标注方法，按照引脚电位从高到低的顺序标注，引脚①为最高电位，③脚为最低电位，②脚居中。
