高压配电柜二次接线的类型与线头代码


有关高压配电柜二次接线的类型与线头代码,配电柜中二次接线,分为:控制回路,信号回路,表计回路,保护回路等,高压柜常用符号的分类。

高压配电柜线头代码规定

配电柜中二次接线,分为:控制回路,信号回路,表计回路,保护回路,合闸回路,照明回路等等,这些电路不是孤立的存在的,而是组成一个相互关联的整体。

各个回路的每一个元件,每一个端子,每一段导线都有统一的标号规则,和图纸上一一对应。具体请看国标的设计手册。

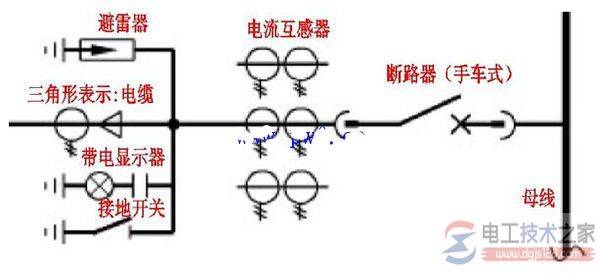

如图:

高压配电柜二次接线的类型与线头代码

高压柜常用符号在国标常用电气线路图集上,主要是:进线柜.PT柜.出线柜;其中进线柜有避雷器.零序电流互感器.接地开关.电压互感器.户内高压真空断路器。
