在平时使用的带中心抽头的电源变压器，怎么用万用表检测变压器的好坏，在检测的过程中，需要测量哪些部件，检测变压器的好坏时要注意哪些问题，一起来看下。
用万用表检测变压器的好坏

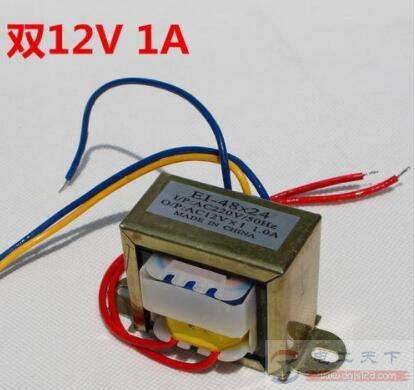

图中，两根红色线为一级绕组，蓝色和黄色线为二次绕组，其中黄色线为二次绕组中心抽头，如下图所法：
在检测变压器时，一般要测量各绕组的电阻、绕组间的绝缘电阻、绕组与铁芯之间的绝缘电阻。
下面以上图变压器为例，介绍下变压器的检测方法。改变压器输入电压为220V、输出电压为12V、额定功率为12VA。

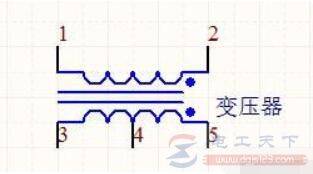

电路原理图如下：
一、测量各绕组的电阻
将万用表调到R×100档，表笔接在1/2端，这时测量一次绕组的电阻，如果测得阻值为∞，说明一次绕组开路。如果测得阻值为0Ω，说明一次绕组短路。
该电压器一次绕组的阻值可能在几百欧姆到上千欧姆，如果阻值偏小，可能是一次绕组匝间短路。
然后，使用R×1档，用同样的方法测量电压器3、4端，4、5端和3、5端的阻值，正常为几欧。一般变压器的额定功率越大，一次绕组电阻越小；电压器的输入电压越高，二次绕组的电阻越大（匝数较多）。
二、测量绕组间的绝缘电阻
万用表拨至R×10K档，表笔分别接一次、二次绕组的一端，如果测得阻值为无穷大，说明一、二次绕组间的绝缘良好。如果测得阻值小于无穷大，说明一、二次绕组存在短路或漏电。
三、测量绕组与铁芯间的绝缘电阻
使用档位 R×10K，红表笔接变压器铁芯，黑表笔接变压器一次绕组一端，如果阻值为无穷大，说明一次绕组与铁芯间的绝缘良好。
使用同样的方法测铁芯与二次绕组的绝缘电阻，如果测得阻值小于无穷大，说明一、二次绕组存在短路或漏电。
四、测量输出电压
对于电源变压器，还需要测量空载输出电压。一次绕组接220V交流电压，用万用表交流电压档测二次绕组抽头电压，分为三种情况：
（1）电压和标称电压相差5%~10%以内，正常状态；
（2）二次绕组所有接线端的电压偏高，说明一次绕组有局部短路；二次绕组某两端电压偏低，说明两端间的绕组有局部短路。
