有关干式变压器的知识，介绍了干式变压器的常见接线方式，变压器的输入、输出端应该如何接线，以及干式变压器的低压出线方式有哪些，下面一起来了解下。

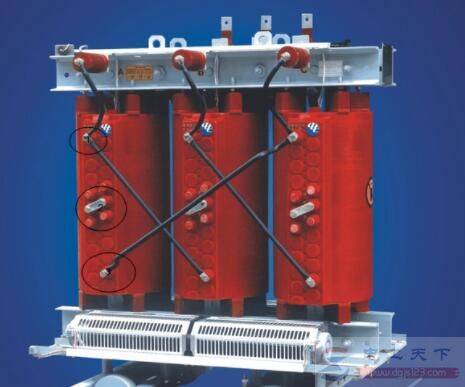

干式变压器的接线方式
1、短接变压器的“输入”与“输出”接线端子用兆欧表测试其与地线的绝缘电阻。1000V兆欧表测量时，阻值大于2M欧姆。
2、变压器输入、输出电源线截面配线应满足其电流值大小的要求，按照2-2.5A/min2电流密度配置为宜。
3、输入、输出三相电源线应按变压器接线板母线颜色黄、绿、红分别接A 相、B 相、C 相，中性零线应与变压器压器中性零线相接，接地线与变压器外壳（如变压器有机箱应与箱体地线标志对应相连接）检查输入输出线，确认正确无误。
4、先空载通电，观察测试输入输出电压符合要求。同时观察机器内部是否有异响、打火、异味等非正常现象，若有异常,请立即断开输入电源。
5、当空载测试完成且正常后，方可接入负载。
干式变压器的低压出线方式
1、低压标准封闭母线
工程配线若选用封闭母线(也称插接式母线或密集型母线槽)，相应之干式变压器可提供标准封闭母线端子，方便与外部母排联接。
带外壳(IP20)产品，外壳顶盖上配套提供封闭母线法兰;不带外壳(IP00)产品，只提供封闭母排接线端子。
2、低压标准横排侧出线
当干式变压器与低压配电屏并排放置时，为了方便其端子间联接，变压器可以提供低压横排侧出线，一般与GGD、GCK、MNS等低压屏相配，变压器厂与开关厂要签署接口配合纪要，确认配合接口详尽尺寸，保证现场安装顺利。
3、低压标准立排侧出线
与横排侧出线相似，当选用多米诺屏等母排为竖向布置低压配电屏时，变压器可以提供低压立排侧出线。
