有关三绕组变压器的电气符号，在三相变压器中，每相有3个绕组，当1个绕组接到交流电源后，另外2个绕组就感应出不同的电势，每相的高中低压绕组均套于同一铁心柱上。
三绕组变压器的电气符号
三绕组变压器电气符号，在三相变压器中，每相有3个绕组，当1个绕组接到交流电源后，另外2个绕组就感应出不同的电势，每相的高中低压绕组均套于同一铁心柱上。
三绕组变压器的每相有3个绕组，当1个绕组接到交流电源后，另外2个绕组就感应出不同的电势，这种变压器用于需要2种不同电压等级的负载。
发电厂和变电所通常出现3种不同等级的电压，所以三绕组变压器在电力系统中应用比较广泛。
每相的高中低压绕组均套于同一铁心柱上。为了绝缘使用合理，通常把高压绕组放在最外层，中压和低压绕组放在内层。

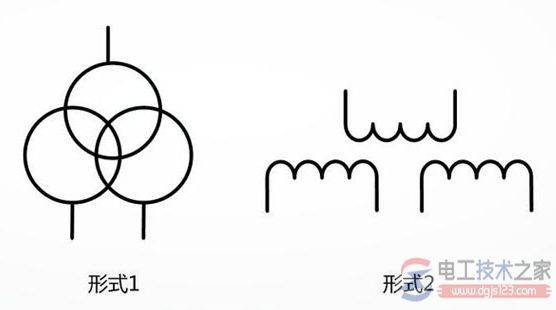

图1，三绕组变压器符号
