有关声光控自动照明灯的电路图，介绍了一款声光控自动照明灯电路的结构组成，以及不同电路的工作原理，包括电源电路、光控电路、声控电路等的原理说明，有需要的朋友参考下。
声光控自动照明灯的电路图
如下图：

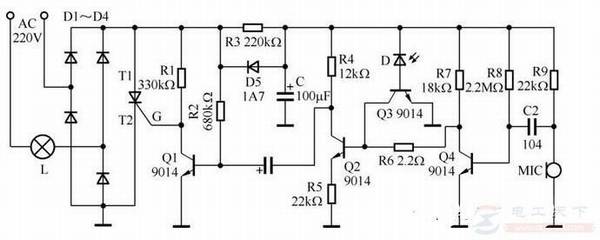

以下是一个声光控照明灯电路图，见下图：
该电路主要由电源电路、光线检测放大电路、声音检测放大电路、晶闸管及其触发电路、照明灯构成。
1、电源电路
市电电压通过照明灯L输入到D1～D4构成的桥式整流电路，经整流后产生的脉动直流电压不仅为单向晶闸管供电，而且通过R3限流、C滤波产生15V左右的直流电压，为声控电路和光控电路供电。由于该电源产生的电流较小，所以仅有微弱的电流流过照明灯L，它不会发光。
2、光控电路
光控电路由光敏二极管D、三极管Q3构成。当光线较强时，光敏二极管D的阻值较小，使Q3导通，致使Q2截止。Q2截止后，D1～D4输出的电压通过R2加到Q1的b极，使Q1导通，单向晶闸管因G极没有电压输入而截止。此时，市电输入回路不能形成大电流，照明灯L不能发光，从而避免了L在光线较亮时点亮。
当光线较暗时，D的阻值增大，使Q2截止，解除对放大管Q2的b极电位的控制，Q2才能进入工作状态。
3、声控电路
声控电路由驻极体话筒MIC、电容C2、放大管Q4、电阻R7～R9构成。
在光线较暗，且有MIC接收到一定强度的声音后，MIC输出低电平脉冲信号，通过C2使Q4截止，致使Q2导通。Q2导通后，C1存储的电压通过Q2、R5放电，为Q1的be结提供反偏置电压，使Q1截止，单向晶闸管G极有触发电压输入，单向晶闸管导通，使市电输入回路有大电流流过，该电流将照明灯L点亮。
触发的声音消失后，Q4恢复导通，致使Q2截止，但由于C1需要充电，使Q1维持1min左右的截止后导通，使单向晶闸管截止，照明灯L熄灭。
声光控自动照明灯的电路原理图
一种智能灯具，只在夜晚有人时自动开灯，人走后即自动关灯，既满足了照明的需要，又最大限度地节约了电能。

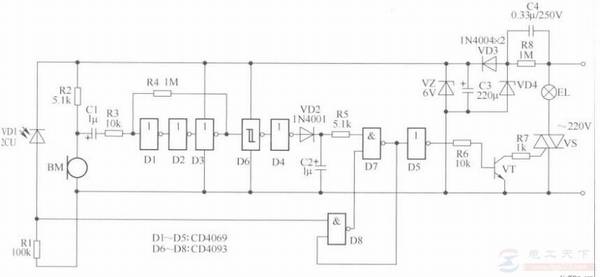

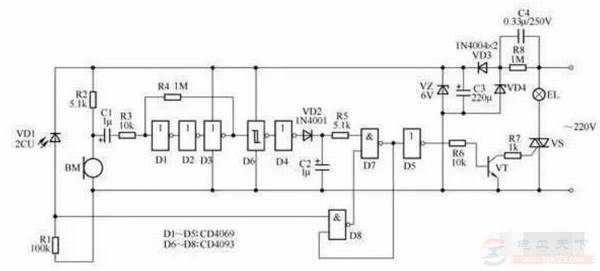

声光控自动照明灯的电路图：
主要元器件使用了数字集成电路，简化了电路结构，提高了工作可靠性。
声光控自动照明灯的电路工作原理：
（1）光敏二极管VD1等组成光控电路。
白天由于环境光很亮，VD1导通，D8输出低电平封闭了与非门D7，照明灯泡EL不亮。夜晚VD1截止，D8输出高电平开启了与非门D7，灯泡EL亮或不亮取决于声控电路。
（2）驻极体话筒BM等组成声控电路。没有行人时灯泡EL不亮。
当有行人接近时，行人的脚步声或讲话声由话筒BM接收、D1～D3放大、D6整形、D4倒相后，经过与非门D7使开关管VT和双向晶闸管VS导通，照明灯EL点亮。
（3）VD2、C2等组成延时电路。
当声音信号消失后，由于延时电路的作用，照明灯EL将继续点亮数十秒后才关闭。
（4）与非门D7输出端的信号又回送至光控门D8，在灯泡EL点亮时封闭光控电路信号，这样即使本灯的灯光照射到光敏二极管VD1上，系统也不会误认为是白天而造成照明灯刚点亮就立即关闭。
该灯电路可以安放在灯座中，外表只留感光孔和感声孔，如图所示组成一个整体，尤其适合安装在楼梯、走廊等公共场所。
