有关石英射灯的小知识，介绍了石英射灯的主要优点，比如亮度高、聚光、发光效率高等，另外还介绍了石英射灯的检修步骤，有需要的朋友参考下。
石英射灯的优点
石英射灯常用于各种室内场所的装饰照明，其优点主要有亮度高、聚光、美观豪华、安装方便、损耗小、发光效率高等。
它的末级电路是一个变压器降压变换电路，220V交流电经整流后，逆变产生约30kHz～40kHz交流电，降至12V点亮石英射灯。

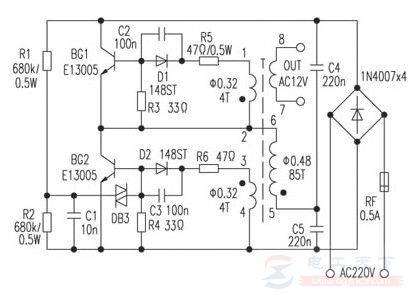

实物测绘电路图，如下：
图中T为振荡输出变压器，BG1、BG2为开关管，通电时，交流220V由D3～D6整流后，电容C4、C5滤波，电阻R1、R2分压经DB3触发BG2导通，变压器T的{1}、{2}端产生交变电流，形成自激振荡，使BG1、BG2两管轮流导通、截止，在变压器T的次级{7}、{8}输出12V5A的交变电流，点亮石英射灯。
检修前，先用一个100W的1∶1隔离变压器将220V市电隔离，防止触电，并在其初级串一个开关和一个0.5A的玻璃保险管;将12V5A射灯灯泡接至电源变压器的输出端{7}、{8}，防止变压器空载时产生尖峰脉冲损坏元件。
石英射灯的检修步骤
1、接通电源前，先观察和检查元件及线路板状况，测220V输入端有20kΩ以上的阻值时，方可通电试验。
2、接通电源后，如果射灯不亮，首先查FR是否熔断，若熔断应测三极管BG1、BG2和电容C4、C5是否损坏;D3～D6中是否有短路件。电容C4、C5应选耐压400V以上(最好选用耐压630V)的CBB电容;三极管BG1、BG2选用E13005或E13007型。
3、故障排除后，换上0.5A1Ω的保险电阻FR，也可用0.5A的保险管代用。通电，此时测整流桥输出端应有约320V的直流电压，若电压明显不足，说明D3～D6其中有开路的或电容C4、C5容量不足。
4、如果更换以上元件后，变压器仍无输出，对整流桥负端测R1与R2的中点连线处有无30V～40V电压，若无电压或电压很低说明R1开路或阻值变大，若电压很高甚至达106V说明DB3损坏。DB3可用稳压值为30V～33V的稳压二极管(如2CW119等)同名极性端相串连代用。
5、如果以上元件正常，变压器仍无输出，应测BG1、BG2基极振荡回路电阻R5、R6、R3、R4是否正常;C2、C3是否击穿失效或变质，D1、D3是否损坏。
6、元件都正常后，如果仍没有输出，应考虑变压器T是否损坏，若有损坏，可拆开重新绕制，其数据见实物电路图，{1}-{2}用∮0.48mm的漆包线绕85匝，{3}-{4}用∮0.32mm的漆包线绕4匝，{5}-{6}用∮0.32mm的漆包线绕4匝，{7}-{8}为12V5A的输出绕组，用∮0.5mm的漆包线三股并绕9匝。绕制方向见图中极性符号。
7、以上各元件都正常后，变压器T应正常工作，若发现亮度不足或输出电压偏低，可能是BG1、BG2性能不良所致，调换试之。
由于石英射灯的灯泡和变压器为连体组装，在照明时，灯泡的温度很高(可点燃香烟)，离变压器又很近，长期烘烤易造成变压器过热损坏，甚至引起火灾。
石英射灯的安装注意事项：
（1）保证灯具的空气流通状况良好;
（2）使灯具远离易燃物品，防止悬挂物及装饰物触及射灯;
（3）装璜及装饰材料选用阻燃材料或不可燃材料。
