有关开关插座的接线方法，用一只单连开关来控制一盏灯的开与关，并在线路中另外连接一只插座，这种混合使用的插座应当怎么来接线，小编提供了单连开关控制一盏灯的接线图，供大家参考。
单连开关控制一盏灯的接线图

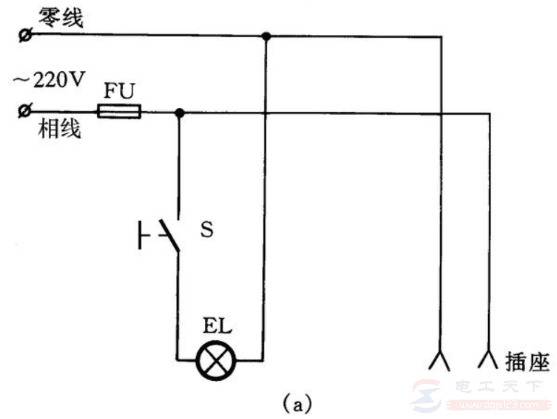

加接的插座一般并接于电源上，线路图见图(a)：
图1，插座并接在电源上
可以将接头接入用电器内部接线柱上，外部连线做到无接头，这种接线方式比较简单，便于后期维修。
接线安装时，应做到如下两点：
1、插座所连接的用电器功率不小于插座的额定功率；
2、选用连接插座的电线通过的正常额定电流，大于用电器的最大工作电流。

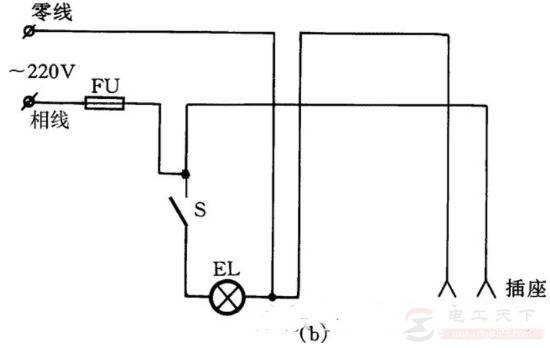

线路图见图(b)：
图2：一只单连开关控制一盏灯并连接另一只插座
以上就是用一只单连开关控制一盏灯的接线图，并同时连接另一只插座的接线方法，希望对大家有所帮助。
