一个简易调光灯的线路图及调光方法

一种简易的调光灯线路，如下图：

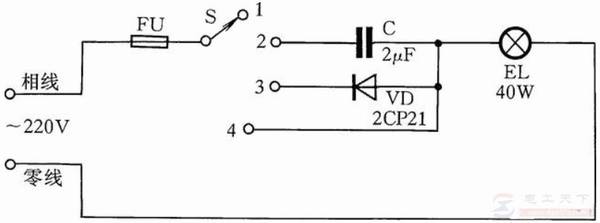

图1，简易调光灯

光线调节方法：

光线的调节由多挡开关S控制。

1、S拨到“1”，灯灭；

2、S拨到“2”，灯通过电容连接发出微光；

3、S拨到“3”，电源经二极管半波整流后为灯泡供电，灯泡亮度约为平时的一半；

4、S拨到“4”，灯泡在额定电压下工作，此时灯泡的亮度最高。

以上就是一种简易调光灯的线路图，以及调光的操作方法，希望对大家有所帮助。
