分享一个电灯拉线开关的结构图，通过实例介绍下该接线开关的组装方法与步骤，虽然接线开关用的不多，但有些情况下还是会用到，这个电灯接线开关的结构图收藏下，以后会用得到。
电灯拉线开关的结构图
如下图，一个普通拉线开关的结构图，该开关的组装可分三步进行。

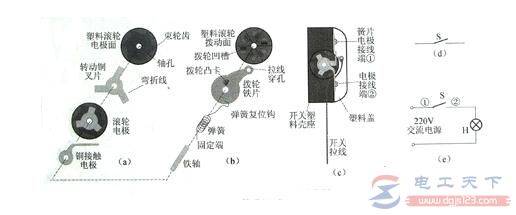

图1，拉线开关的结构图
1、把转动铜叉片弯折后装于塑料滚轮上，把具有弹性的铜电极②压在铜叉片上，便构成塑料滚轮正面的电极结构，如图1（a）所示。
铜叉片能随塑料滚轮转动，俐电极则固定不动，但始终与铜叉片保持良好的接触。
2、把拨轮铁片贴在塑料滚轮背面，压上弹簧，即构成塑料滚轮背面的结构，如图1（b）所示。
拨轮铁片受拉线拉力作用能拨动塑料滚轮转动，拨轮铁片也能在弹簧弹力作用下复位。
3、把铁轴插入装配孔中，将塑料滚轮正面和背面的所有部件组装成为一个整体，再把这个整体嵌入塑料壳内。
最后，在塑料壳底座上安装簧片电极①和用螺丝固定铜电极②，装上拉线。即组成拉线开关，如图1（d）所示。
开关的一般符号如图1（d）所示。
以上就是电灯拉线开关的结构图，以及对该开关进行组装的方法，希望对大家有所帮助。
