有关日光灯双控开关的接线图，以及日光灯镇流器的作用，简单的日光灯电路由灯管、启辉器和镇流器等组成，日光灯管、镇流器及启辉器的接线方式，日光灯镇流器即电感式镇流器的三个作用。

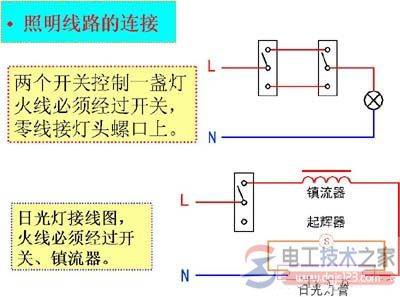

一、日光灯接线图

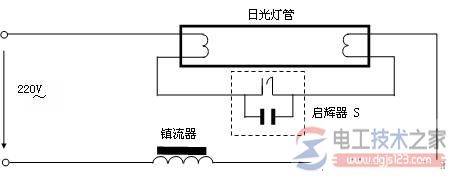

简单的日光灯电路由灯管、启辉器和镇流器等组成，如上图。
日光灯管的内壁涂有一层荧光物质，管两端装有灯丝电极，灯丝上涂有受热后易发射电子的氧化物，管内充有稀薄的惰性气体和水银蒸气。
镇流器是一个带有铁心的电感线圈。启辉器由一个辉光管(管内由固定触头和倒U形双金属片构成)和一个小容量的电容组成，装在一个圆柱形的外壳内。
当接通电源时，由于灯管没有点燃，启辉器的辉光管上（管内的固定触头与倒U形双金属片之间）因承受了220V的电源电压而辉光放电，使倒U形双金属片受热弯曲而与固定触头接触，电流通过镇流器及灯管两端的灯丝及启辉器构成回路。
灯丝因有电流(启动电流)流过被加热而发射电子。 来自：电工技术之家
同时，启辉器中的倒U形双金属片由于辉光放电结束而冷却，与固定触头分离，使电路突然断开。在此瞬间，镇流器产生的较高感应电压与电源电压一齐（约400--600V）加在灯管的两端，迫使管内发生弧光放电而发光。
灯管点燃后，由于镇流器的限流作用，使得灯管两端的电压较低(30W灯管约100V左右)，而启辉器与灯管并联，较低的电压不能使启辉器再次动作。
二、日光灯镇流器的作用
日光灯镇流器是指电感式镇流器，它起着以下三个作用：
1、启动过程中，限制预热电流，防止预热电流过大而烧毁灯丝，而又保证灯丝具有热电发射能力。
2、建立脉冲高电势。启辉器两个电极跳开瞬间，在灯管两端就建立了脉冲高电势，使灯管点燃。
3、稳定工作电流，保持稳定放电。
