一个四线日光灯镇流器的接线图，日光灯两端有4根线，镇流器上的L接火线，N接零线，四线镇流器有四根引线，分主、副线圈，日光灯镇流器上印有一个详细的接线图，连接时按照接线图连接确保电路正确。
四线日光灯镇流器的接线图
1、日光灯线路
日光灯两端有4根线，镇流器上的L接火线，N接零线。
还有四根线分成两组，这四根线有区别的，两根一组颜色相同，或者离的比较近，能区分出来。
把每一组的两根线接到日光灯的一端，另两根接到另一端。
2、镇流器

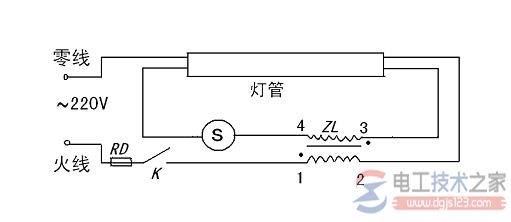

图1，四线镇流器接线图
四线镇流器有四根引线，分主、副线圈。主线圈的两引线和二线镇流器接法一样，串联在灯管与电源之间。
副线圈的两引线，串联在启辉器与灯管之间，帮助启动用。(www.dgjs123.com)由于副线圈匝数少，交流阻抗亦小。如果误把它接入电源主电路中。就会烧毁灯管和镇流器。
因此，把镇流器接入电路前，必须看清接线说明，分清主副线圈。也可用万用表测量检测，阻值大的为主线圈。
图2，日光灯镇流器接线电路图
日光灯镇流器上印有一个详细的接线图，连接时按照接线图连接，确保电路一定要正确，否则会烧坏灯管和镇流器。
另外，注意安装电感镇流器需要安装启辉器，而安装电子镇流器就不用安装了。

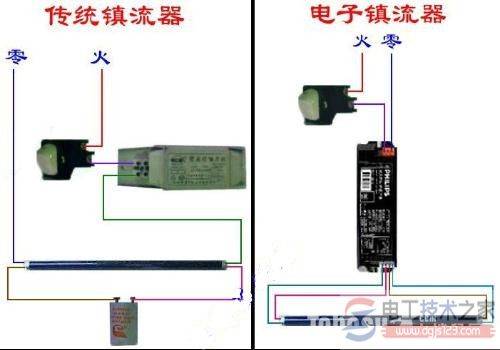

图3，传统镇流器与电子镇流器
电子镇流器的结构基本一样：输入、输出分别安装在两端。图中电子镇流器左侧两对导线分别连接灯管的两端，右侧接220V电源。
另外，如果想接两根日光灯，并联就可以了。
注意：在安装日光灯镇流器时，必须把相关路线的总电源切断。
