有关日光灯改装成led灯的接线方法，日光灯改led灯接线图解，传统的电感式整流器改造LED日光灯接线图，传统的电子式镇流器接线图，日光灯改装成led灯的步骤及注意事项。
日光灯改装led灯
1、 电感式镇流器
传统的电感式整流器改造LED日光灯接线图见图。
改装时首先把光管支架上的启辉器S卸除，然后把支架内的电感式镇流器接线端子A、B上的两根电源导线解除，接着把解除的两条导线进行短接，用电工绝缘胶布包扎好。
为防止改装后的光管支架误装上普通的荧光灯管，应在支架内部明显的位置贴上标签，注明“本灯盆仅适用于安装LED日光灯”。
经检查导线连接正确后方可装上装饰面罩，把适配的LED日光灯管安装到此光管支架上通电点亮。
2、 电子式镇流器

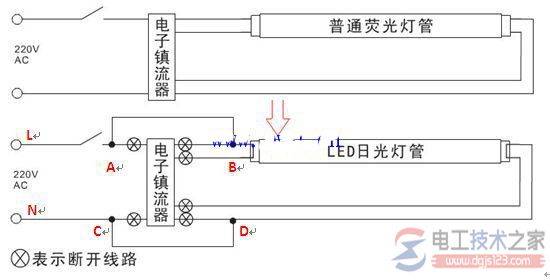

传统的电子式镇流器接线图见图。
改装时把光管支架内的电子式镇流器端子上的所有导线解除，然后把图中原连接电子镇流器A、B端子的两条导线短接一起后，连接到支架电源输入端的“L”上，原连接电子镇流器C、D端子的两条导线短接一起后连接到支架电源输入端的“N”上，最后用电工绝缘胶布分别给予包扎好。
为防止改装后的光管支架误装上普通的荧光灯管，应在支架内部明显的位置贴上标签，注明“本灯盆仅适用于安装LED日光灯”。
经检查导线连接正确后，方可装上装饰面罩，把适配的LED日光灯管安装到此光管支架上通电点亮。
