高压汞灯的结构与功能
高压汞灯又称高压水银荧光灯，多用于生产车间、街道、广场、车站和建筑工地等场所。
常用的高压汞灯按结构分类有照明荧光高压汞灯（GGY系列）和自镇流式高压汞灯（GLY和GFLY系列）两种类型。
1、照明荧光高压汞灯
主要由放电管、玻璃外壳和灯头等组成，内壁涂有荧光粉。

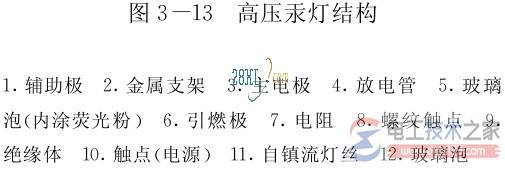

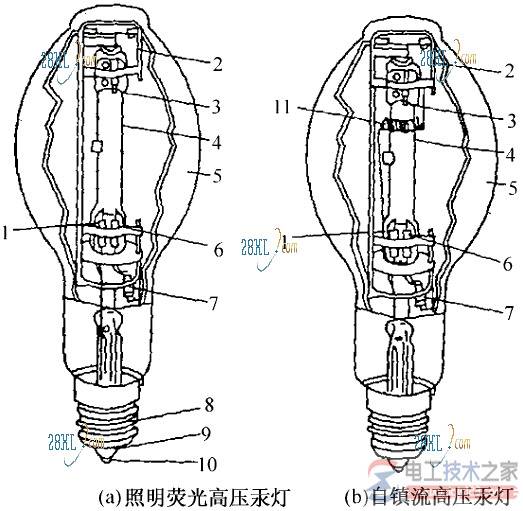

放电管内有辅助电极和引燃极，管内还充有汞和氩气，其结构如图3-13（ａ）。
当电源接通后，引燃极和辅助电极间首先辉光放电，使放电管温度上升，水银逐渐蒸发，当达到一定程度时，主、辅两电极间产生弧光放电，使放电管内汞汽化而产生紫外线，从而激发玻璃外壳内壁的荧光粉，发出较强的荧光，灯管稳定工作。
由于灯泡工作时放电管内汞蒸气的压力较高，故称这种灯为高压汞灯。
由于引燃极上串联一个较大的电阻（为１５～１００ｋΩ），当主、辅两极间放电导通后，辅助极和引燃极之间停止放电。

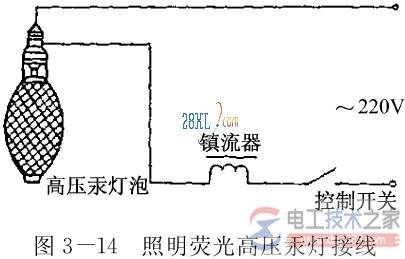

高压汞灯起动时间长，需要点燃８～１０ｍｉｎ才能正常发光。当电压突然降落５％时会熄灯，再点燃时间为５～１０ｍｉｎ。此种高压汞灯的接线如图3-14。
2、自镇流式高压汞灯
自镇式高压汞灯无需外接镇流器，旋入配套灯座即可使用，其结构如图3-13（ｂ）。
自镇流高压汞灯具有省电、发光效率高、附件少等特点，它的功率因数接近于１。通电后，高压汞灯的引燃极与辅助电极之间放电，促使水银蒸发，同时使灯丝发热，帮助主、辅两极间引起弧光放电。
灯丝具有帮助点燃的作用，还起到降压、限流和改善光色的作用。另外，还有一种常用ＧＹＺ型号的反射型高压汞灯，灯泡内具有铝反射层，可以把９０％的光通定向反射。
3、高压汞荧光灯的安装要求
第一，高压汞荧光灯功率在１２５Ｗ及其以下的，应配用Ｅ２７型瓷质灯座；功率在１７５Ｗ及以上的，应配用Ｅ４０型瓷质灯座。
第二，外镇流式高压汞灯镇流器的规格必须与高压汞灯功率一致，镇流器宜安装在灯具附近，并安装在人体不易触及的位置，在镇流器接线桩上应覆盖保护物。镇流器装在室外应有防雨措施。
