有关双日光灯移相接线的电路图特点，一款双日光灯（荧光灯）移相接入电路，移相接线使两个灯管的电流相差120°的时间角，适用于40W或100W的预热式日光灯。
双日光灯移相接线的电路图
下图为一款双日光灯（荧光灯）移相接入电路。移相接线使两个灯管的电流相差120°的时间角。
电路优点：使日光灯总光通量的闪烁指数减小并提高供电线路的功率因素，适用于40W或100W的预热式日光灯。

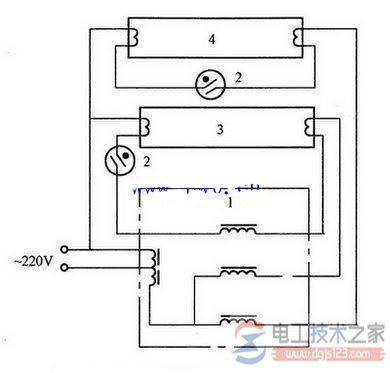

图1，双日光灯移相接线电路
有关双日光灯移相接线的电路图特点，一款双日光灯（荧光灯）移相接入电路，移相接线使两个灯管的电流相差120°的时间角，适用于40W或100W的预热式日光灯。
下图为一款双日光灯（荧光灯）移相接入电路。移相接线使两个灯管的电流相差120°的时间角。
电路优点：使日光灯总光通量的闪烁指数减小并提高供电线路的功率因素，适用于40W或100W的预热式日光灯。
图1，双日光灯移相接线电路
