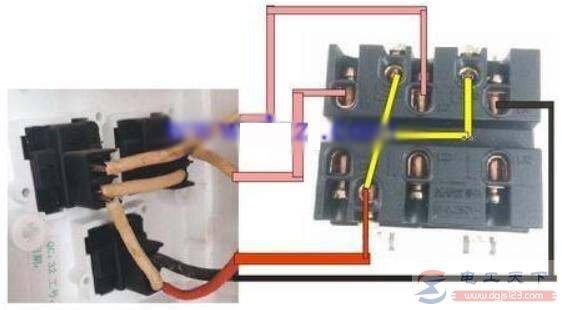

有关三控开关的接线方法，有些朋友对三控开关怎么接线的问题，自己一时难以搞定，那么这里分享一例三控开关的实物接线图，供大家学习参考。
三控开关怎么接线

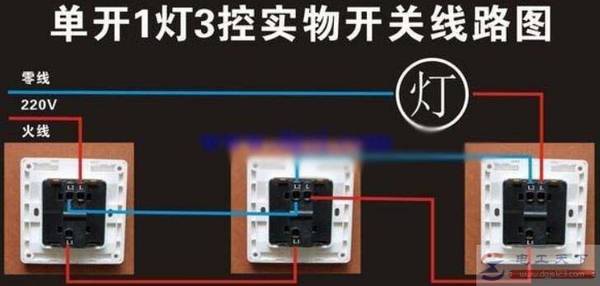

1、从电源火线分出3根线，分别接到灯的3个开关，从3个开关出来的3棵线都接到灯的一端，从灯的另一端出来一根线接到电源的零线。
这是一次线路中的一种，单联3控。3个开关单开，与别的单开不同，这种单开有三个接钱柱，电源的火钱接入第一个开关的中间接柱。

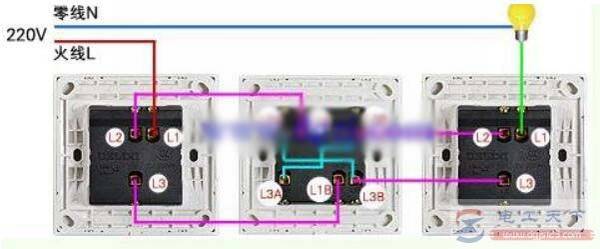

2、用两个双联开关按两个开关控制一盏灯的方法接线，然后把两开关之间的两根双联线断开后，用一个双刀双接开关把它们连接起来，使得通过它的开和关，达到原两根线恢复导通或交叉后导通，这样一来三个开关控制一盏灯的电路就完成了。
不过双刀双接开关很难购买，可用两个开关合在一起的面板代替，使用时设法把它们粘在一起同时动作就行。
一灯三控开关接线图
有关一灯三控开关接线图，单刀双掷开关实现一灯三控实物接线图，三个位置控制一个灯，需要两只双控开关加一只中途开关，四个位置控制一个灯，需要两只双控开关加两只中途开关。
单开三控开关接线图及接线方式
单开三控开关的接线图，只要把一火接到进线端子即COM上再连通起来，三根控制线全接到三个L1或三个L2上即可，这就是单开三控开关的接线方法。
