五孔一开关插座怎么接线，五孔一开关面板接线分为二种情况，一是开关控制插座，二是开关控制灯，不控制插座，这两种情况下的五孔一开关插座接线图说明，需要的朋友参考下。
一、五孔一开关插座接线图
五孔一开关面板接线分为二种情况：

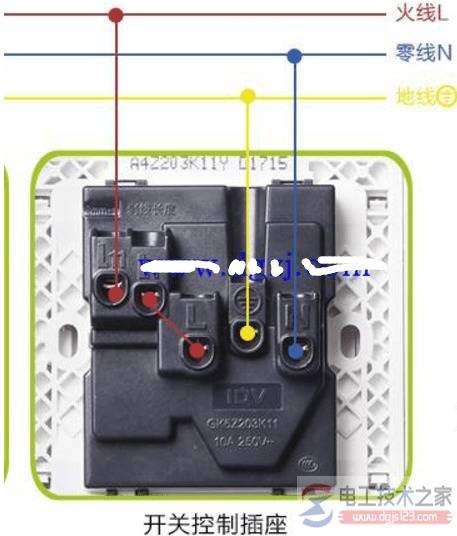

1、开关控制插座，接线请看下图：

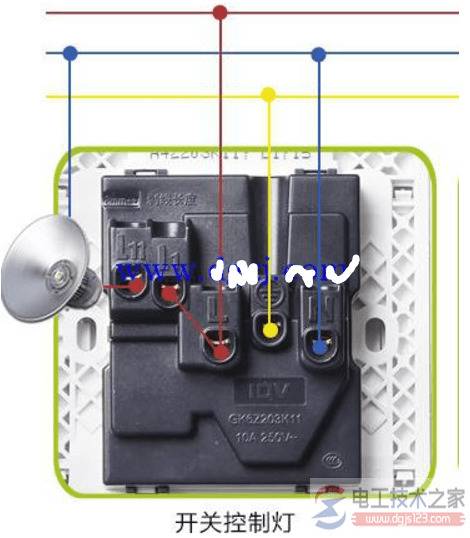

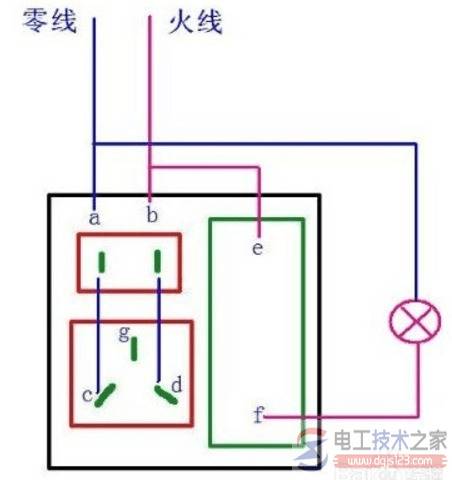

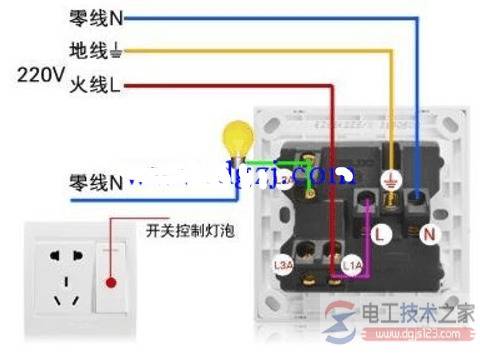

2、开关控制灯，不控制插座，接线请看下图：
红线是火线；蓝线是零线；黄线是地线 （相关阅读：电线颜色分类 三相电线颜色、中性线颜色与保护地线颜色 ）
注意：这种情况灯的零线必须与插座用同一条零线。因为插座一般都有漏电保护器，如果不用同一条零线，漏电保护器就要跳闸。

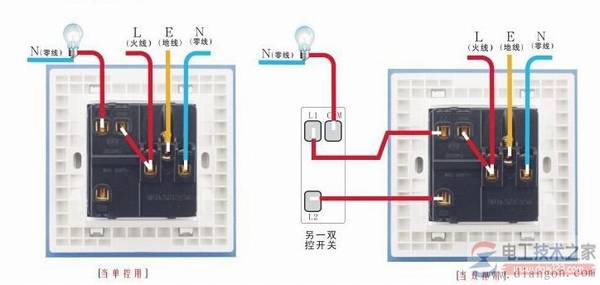

首先，要看一开是单控的，还是双控的。

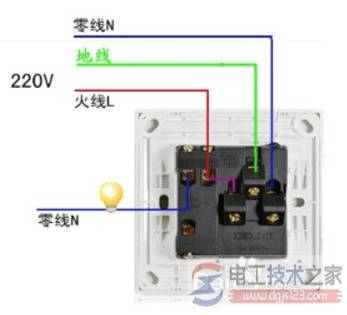

五孔一开接线图
二、带开关五孔插座的接法方法
带开关五孔插座的接法：
首先，认识一下带开关五孔插座。
五孔插座的内部已经连好线了，我们只要对应的接入电源就行了。

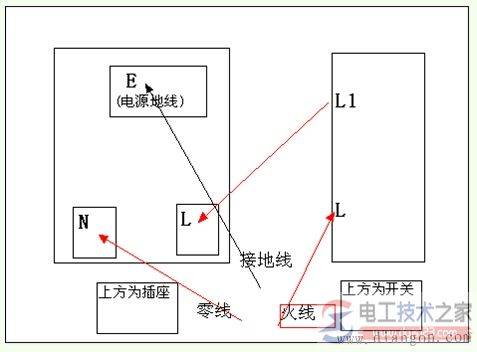

插座的背面有五个接线柱，分别标有 L、N、E，L1、L11、L12。L接火线，N接零线，E接地线，其他的接法根据插座的用途不同，接法也有所区别。

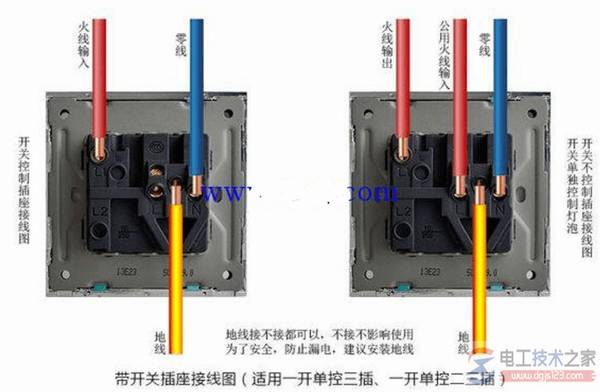

带开关五孔插座的用途，实际上可以分三种情况：
a、开关控制插座；b、开关控制单控开关；c、开关控制双控开关。

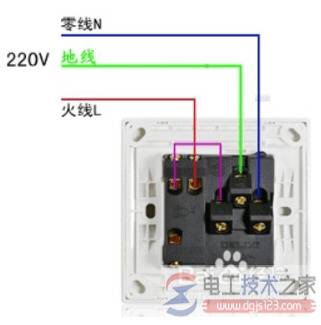

开关控制插座的接线图：

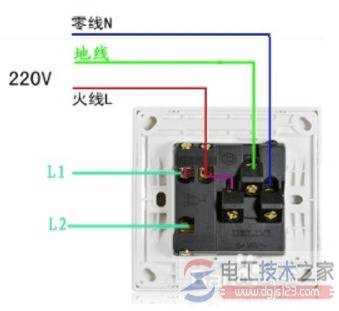

开关控制单控开关的接线图：
开关控制双控开关，开关需要和双控开关配合，具体链接方法请看我的经验里面双控开关的安装方法。
三、一开五开关孔插座的接线图
开关不适宜大功率电器。
一开五孔插座后面接线孔上有字，开关和插座的 L 都接火线，N 都接零线，PE 接地线，开关的L1接到灯去就欧啦。
孔插座接线图 N接零线，L接火线，另接地符号一个接地线 两个灯的火线进线分别接在开关的一个接口上，另一个接口接到灯座上的接口上，灯的零线不需要接开关或电源插座，插座为火线接L接口，零线接N接口上就可以了。灯的火线进线可直接用导线从电源插座的火线连接过来即可。
两个灯的火线进线分别接在开关的一个接口上，另一个接口接到灯座上的接口上，灯的零线不需要接开关或电源插座，直接接灯座上即可。
