本文介绍几个双控开关的接线图，通过双控开关实现开关的多处控制，方便了对电灯等电气设备的开关控制，包括单联双控开关接线图、双联双控开关接线图、三联双控开关接线图。
为实现在多层楼房内实现开关的灵活控制，一般会安装双控开关来达到这一目的，通过双控开关来控制一个电器设备的开与关，而不用楼上楼下来回路了，比如可以在楼下打开开关，等到了楼上以后，可以随手关掉开关，解决了跑上跑下的烦恼。
一、单联双控开关接线图
1、单联双控开关原理
单联双控开关是两个单刀双掷开关串联起来后再接入电路。每个单刀双掷开关有三个接线端，分别连着两个触点和一个刀。
2、单联双控开关接法

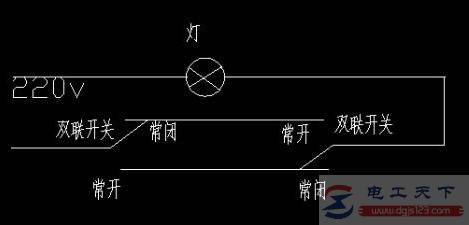

把两个单刀双掷开关的两个触点分别相连，即开关1的触点1与开关2的触点1相连，开关1的触点2与开关2的触点2相连，然后两个开关的刀做为整个开关的两端接入电灯的两端。
当开关1和2的刀同时接打向各自触点1或同时打向触点2时，电路接通，则灯亮。若两开关的刀一个打向触点1而另一个打向触点2时，电路不通，则灯灭，实现了两个开关都能控制灯。
两个开关可以放在楼梯的上下两端，或走廊的两端，即可在进入走廊前开灯，通过走廊后在另一端关灯，即实现了照明的效果，又避免了人走灯不灭带来的电量浪费。
二、双联双控开关接线图
1、双联双控开关原理
双联双控开关与单联双控开关的原理类似，区别在于双联是2个按钮的开关，单联就只是一个按钮的开关。
双联双控开关是指在一个面板上，通过两个按钮来控制两个用电设备，就是两个开关控制这两条电路。
2、双联双控开关的接线
先将一个双控开关的中间接线柱连接到火线，再将另一个双控开关的中间接线柱连接到灯头(或螺口灯头的中心舌片)，然后连接来回线，即用两条绿色导线任意连接上下两个接线柱，零线则直接连接到灯头的另一个触点(或螺口灯头的螺纹)，便完成了线路的连接。
三、三联双控开关接线图
1、三联双控开关的原理
三联双控开关的原理与以上二种双控开关相同。
2、三联双控开关的接线

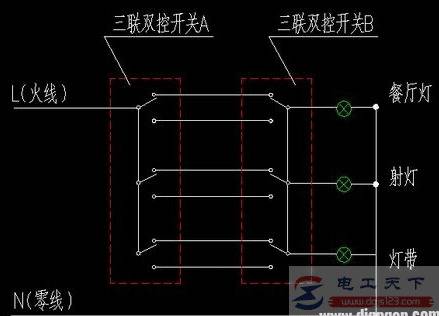

三联双控开关的的走线，先放一根进火线，放出六根线，每两根是一组，放向其他开关处，每一组线排放到开关处再放一根向灯处，把零线直接放到灯处。这样一来两端的单刀双掷开关都能分别控制电灯的通断。
首先，用一字螺丝刀打开开关的面板、盖板，然后将线头插入接线孔，确定要插到底，然后用一字或者十字螺丝刀拧紧压线螺丝。再用固定螺丝吧安装架和暗盒拧紧，最后扣上盖板和面板。这期间确认接线正确就可以接通电源使用了。
开关安装高度距离地面1.4m，距离门口0.2m处最合适。安装高度可以根据使用的场所来决定，电源线和插座间距不要小于50cm，安装电源插座时，面向插座的左侧接线零线(N),右侧接火线(L)，中间应该接保护地线(PE)。
以上就是多个双控开关的接线图，介绍了双控开关的接线原理与接线方法，希望对大家有所帮助。
