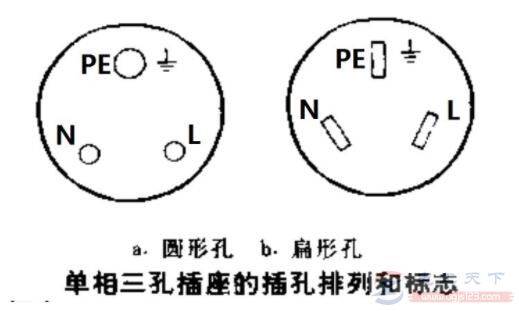

单相三孔插座的插孔排列和标志，如下图所示：
图中 L表示火（相）线，N表示零线（中线），PE表示保护接地线（或保护接零线），接地符号如图。
按照国家标准GB1002 —80 和 GB1003—80 的规定，插头和插孔应为扁形，圆形的是这两个标准公布以前生产的老产品，已淘汰。为了作图方便，本问插图上的插座孔用圆圈表示。

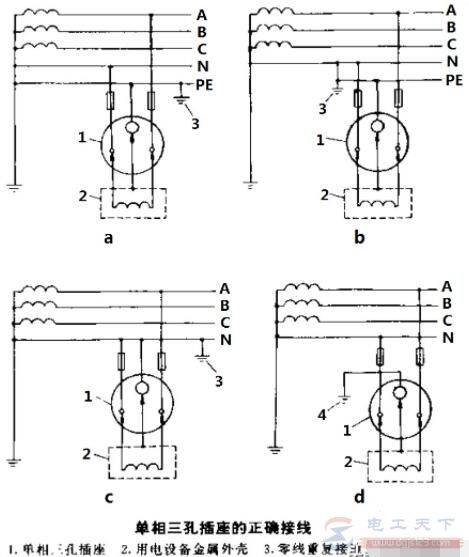

单相三孔插座的正确接线如上图，图a和图b适用于三相五线制保护接零系统，图c适用于三相四线制保护接零系统，图d适用于三相四线制保护接地系统。在保护接零系统中，图a和图b的安全性较高。

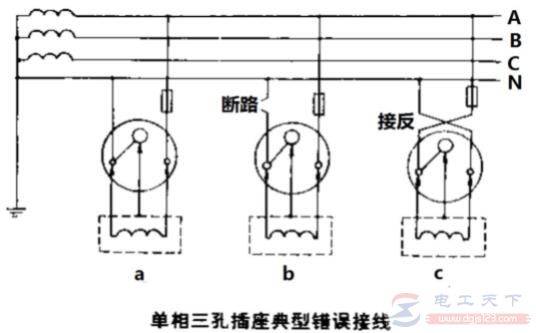

单相三孔插座常见的典型错误接线如上图，图a潜伏着很大的隐患，单相三孔插座多用于住宅，而老住宅区一般都采用导线截面较小的单相两线制线路，零线受外力作用而断线的可能性较大。导线接头氧化、腐蚀、松脱等都会造成零线断线而出现图b所示情况，此时负载回路中无电流，负载上无压降，用电设备的金属外壳上带有220伏对地电压，严重威胁人身安全。
另外，在检修线路时，如果将火线和零线接反，将出现如图c所示情况，此时220伏相电压直接通过接地或接零，传到用电设备的金属外壳上，也会危及人身安全。
检测单相三孔插座接线质量好坏这么做

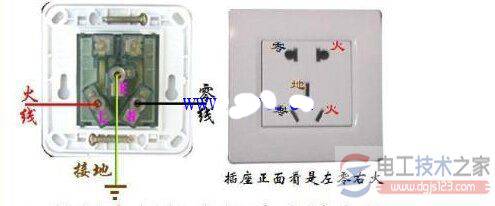

检测单相三孔插座接线质量好坏的方法，单相三眼插座插座孔规定排列顺序是怎么样的，单相三极插头插座在其罩盖外表面及其基座内靠近导电极的地方，应分别标出、相、和、中等标志。
