双控灯接线原理和技巧，电工小白分不清单联单控开关和单联双控开关的区别，下面就介绍下单控开关和双控开关的区别，这是电工基础必备知识，一起来看下。
单联单控和单联双控开关的区别

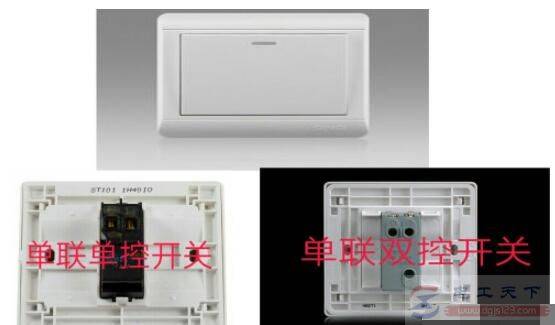

如下图所示：
单联单控开关背面接线触点只有两个，也就是L和L1，单联双控开关的接线触点却有三个分别是L. L1和L2，下面看下单联单控开关和单联双控开关的芯片构造原理，如下图：

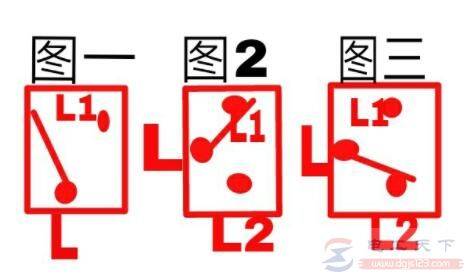

图一是单联单控开关芯片原理，只有两个触点，只能起到开关闭合的作用，但完不成跳转。
图二和图三是单联双控开关芯片原理，图二L和L1是闭合的，如果按动开关就会变成图三转变为L和L2闭合，图二和图三能够完美转换，这也是双控灯开关的必要条件：完成互转。

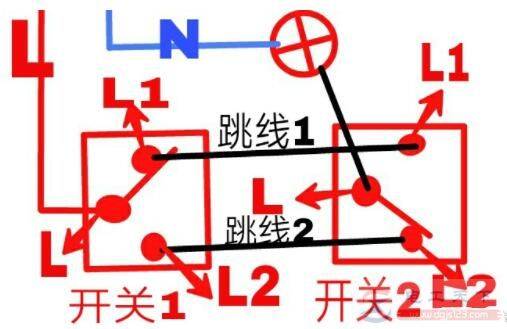

然后，看下图，双控灯开关接线原理：
双控灯开关是有两个开关组成，两个开关都能控制灯的开和关，开关分别有三个接触点分别是L L1和L2，L触点通常称它为跳转触点，可以完成上下互转。

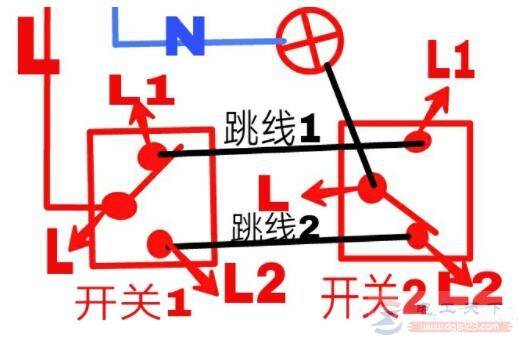

图中是双控灯接线原理和方法，从220伏电源出来后分为两根线，分别是火线L和零线N，零线直接进灯接入灯的一个接触点，火线进入其中一个开关的L接触点，而另一个开关的L接触点和上方灯连接，这段线称为控制线，起到控制灯开关的作用。
两个开关的L1和L2要互联，即开关1和开关2的L1和L1连接，L2和L2连接，这段线称为跳线，可以起到两个开关之间互转的作用。
开关1状态时灯是灭的，开关1按下灯亮，开关2再按下灯灭，两个开关之间完成互转，所以两个开关都可以控制灯的开和关。

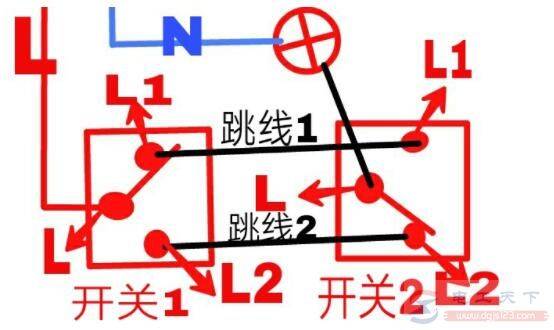

仔细看下图中的线路，基本就会明白了，只要记住：两个开关的L触点一个接火线另一个接灯的控制线，然后上下两端的L1和L2两个开关之间直连。
最后，记住：“两根跳线接两端L1和L2，火线控制接中间也就是L触点”。
