楼梯灯两个开关控制接线图
家里楼梯间的照明灯，双控开关是一个按钮的开关，不是三相电却要接三条线，以实现楼梯灯在楼下楼上均能随意开关，两个开关控制一个节能灯。

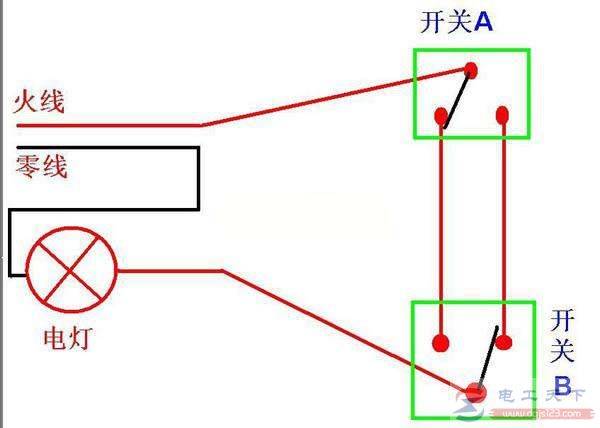

以下是接线图：
以上双控开关的接线方法，将一个双控开关的中间接线柱连接火线，另一个双控开关的中间接线柱连接到灯头(或螺口灯头的中心舌片)，然后连接来回线，即是用两条绿色导线任意连接上下两个接线柱，零线直接接到灯头的另一个触点(或螺口灯头的螺纹)。
零线直接接灯头上，进线火线接进楼上（或下）开关中的中间点单个双掷开关，再引双线到楼下（楼下）单个双掷开关上，中间点接线后联至电灯上。

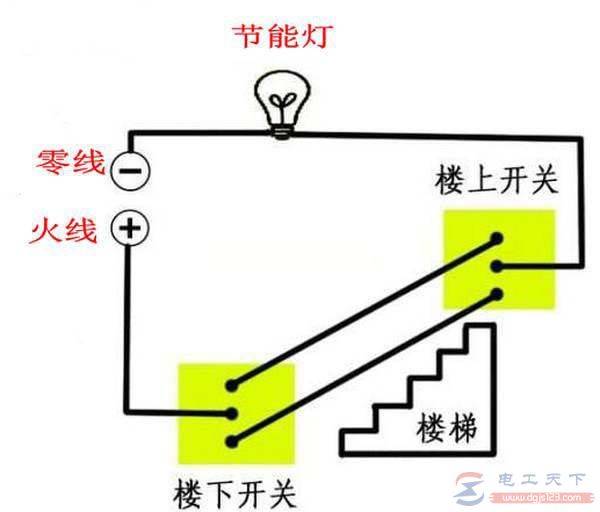

楼梯灯双控开关的电路图一例
适用于楼梯间的双控开关，在楼梯的不同地方来控制电灯的开与关，就会用到双控开关，这里介绍一个楼梯灯双控开关的电路图，供大家学习参考。

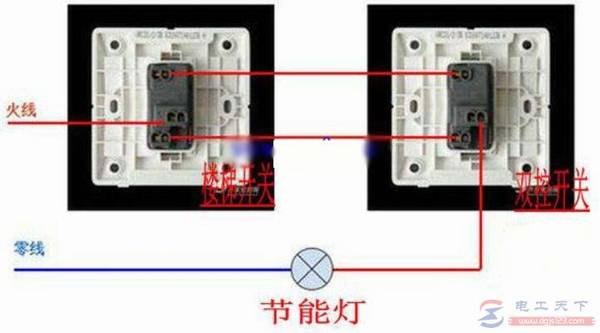

一例楼梯灯双控开关的接线实物图
有关家用双控开关的接线方法，在有楼梯的房子中，怎么来实现一灯多控，这就需要用到单开双控电路了，这里分享一例楼梯灯双控开关的接线实物图，来学习下单开双控、双开双控的接线方法。
