开关插座接线图
见下图：

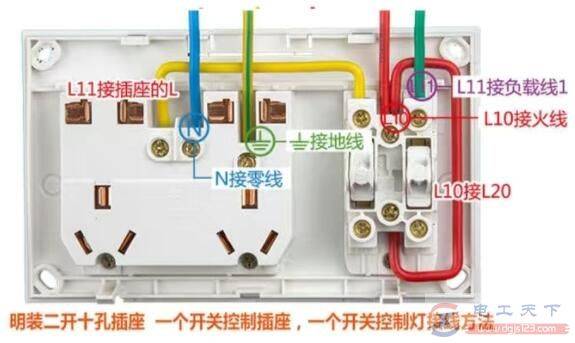

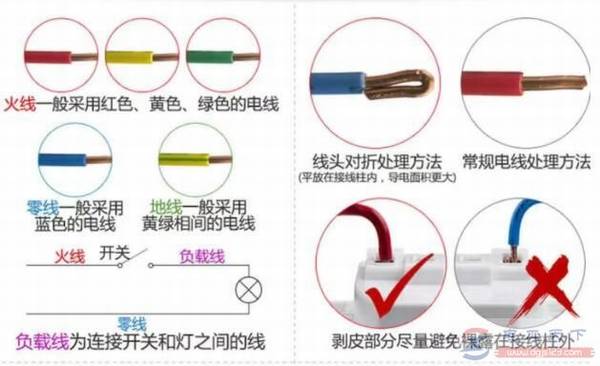

学习下明装二开十孔插座的接线方法，注意火线、地线及零线的进出线方向，以及这三种线的颜色表示形式。
五孔一开关插座接线方法图解
五孔一开关插座怎么接线，五孔一开关面板接线分为二种情况，一是开关控制插座，二是开关控制灯，不控制插座，这两种情况下的五孔一开关插座接线图说明。
带开关插座的接线图
带开关插座的接线方法，带开关插座的正确接线图，开关带插座的接线方式一般类同，插座的安装要求，明装插座安装的距地高度一般在1.5--1.8m，暗装的插座距地不能低于0.3m，强电与弱电插座的距离要保持在30cm以上。
开关插座接线规则：左零右火上接地
有关开关插座的接线规则，开关插座接线遵循左零右火上接地规则，尽量要按照产品接线图来安装和接线，火线、零线、地线如果接错，将很可能造成不通电、漏电事故。
