两个开关控制一个灯，在实际的接线电路中经常会碰到，其实一灯三控有三种接法，但不推荐第三种火线零线进开关，这里介绍一种稍微费线但却是安全又实用的接线方法，分享一例两个开关控制一盏灯的高清接线图，一起来看下。
两个开关控一灯的接线图
准备工作：两个单联双控开关
1、开关结构

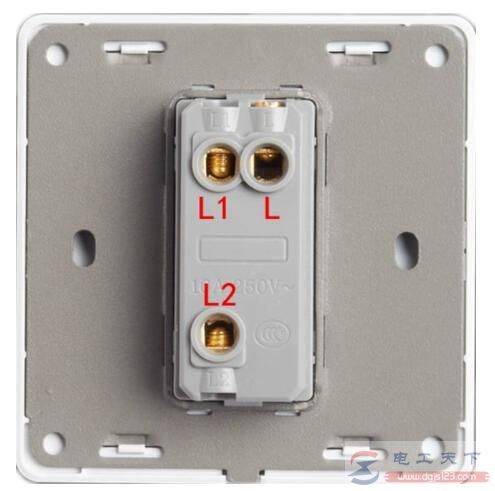

图1：单联双控开关

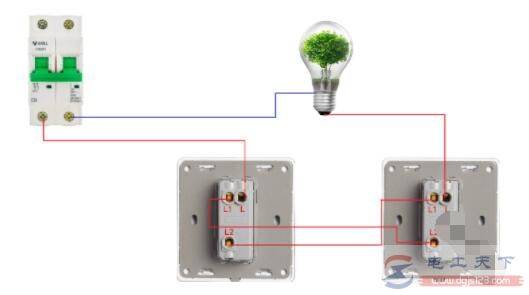

2、高清接线图
三个触点，L为公共点，按下开关时L与L1连接同时与L2断开，反之L与L2连接时同时与L1为断开。
图2：实物连线
开关与灯的接线遵循：零线进灯火线进开关，零线先接灯，火线进开关的L点。不管是几个开关控制几个灯，开关均只是控制火线的通断。

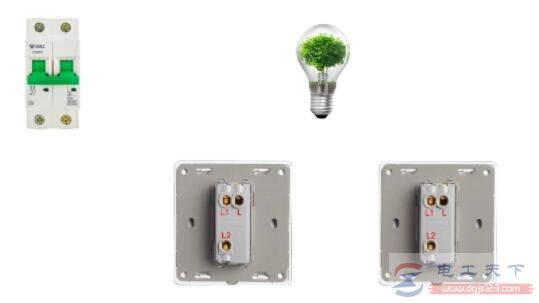

图3：实物图
接线要点：两个开关的L点一个接火线一个接灯的控制线，两个开关的L1互连L2互连。

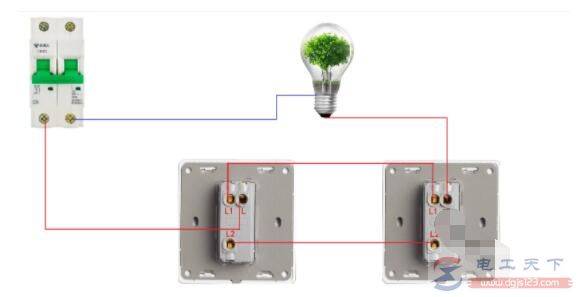

图4：交叉连接
只要公共点L接线正确，两个开关的L1与L2交叉连接也行。

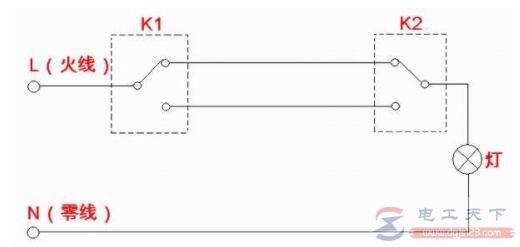

以下是一张电路图：
