二开五孔单控插座的接线图
插座的接线方式，见下图：
火线（L）进，零线（N）进，注意零线与火线的接线位置，以及接地线应该怎么接。
备注：在这例二开五孔单控插座接线图中，开关侧的“L”与其他产品中“COM”对应，为同一接口。

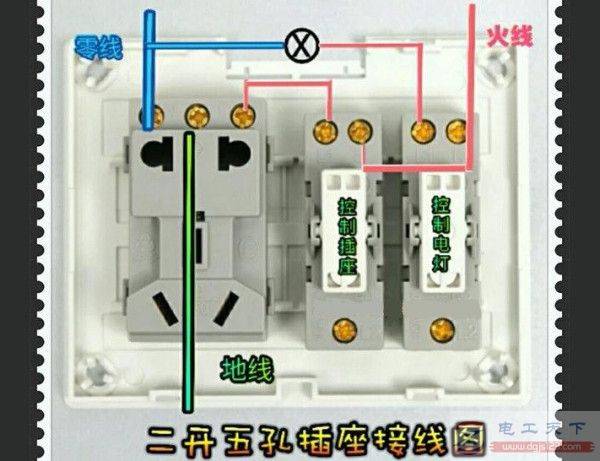

下面继续来学习二开五孔插座的接线方法，二开五孔插座的一个开关控制照明灯，另一个开关控制插座，如图：
图专中的两个开关的L端用一根属导线连接起来，并与AC220V的火线相接，插座位置标有“N”的那一端接AC220V的零线，标有“L”的那一端与左边开关的“L1”连接，通过左侧的开关即可控制插座的电源。
照明灯用右侧开关控制，接线方法很简单，照明灯一端接AC220V的零线，另一端接右侧开关的“L1”端即可。图中绿色导线是接地线的。
室内电路火线与五孔插座开关火线的确认：
（1）确认方法：只要电路有电，无论开关是开还是关，火线都是带电的。通过颜色无法确定的话，可以使用试电笔测试。
（2）试电笔的正确使用要点：穿绝缘鞋，一只手背于身后，另一只手食指抵试电笔尾端金dao帽上，拇指和中指夹住笔身绝缘处(千万不要抓金属杆)。
（3）试电时注意不要将火线与地线连在一起。
两开五孔插座的接线，一般有两种方式，可根据以下示意图接线。

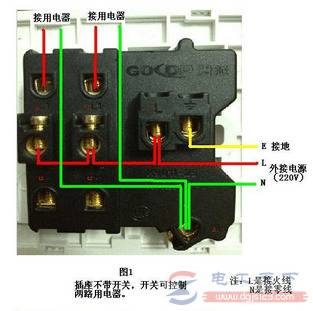

1、开关不控制插座，两个开关可以控制两路电器设备

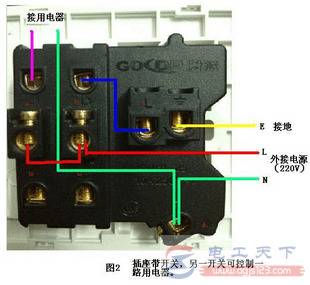

2、一个开关可以控制插座，另一个开关可以控制一路用电设备。
二开五孔单控插座接线的注意事项：
1、接线过程中一定要注意用电安全，按照规范接线；
2、接线使严禁线头虚接，将导线合理布局并正确接线；
3、图中红色为火线、蓝色为零线、黄色为地线。
以上介绍了二开五孔单控插座接线图及接线注意事项，希望对大家有所帮助。
