荧光灯如何接线，分为单管荧光灯照明线路、多管荧光灯照明线路的接线图，其中多管荧光灯照明线路的接线，又分为双管荧光灯照明线路、三管荧光灯照明线路，一起来了解下。
荧光灯的接线图
一、单管荧光灯照明线路

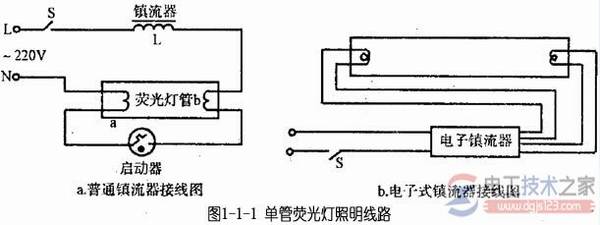

单管荧光灯照明线路由灯管、开关、镇流器、启动器组成，如图1-1-1。
二、多管荧光灯照明线路
1、双管荧光灯照明线路

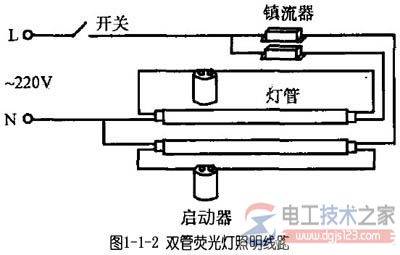

双管荧光灯照明线路如图1-1-2所示。
在某些场合需要提高照明亮度，单管荧光灯不能满足要求时，需采用双管荧光灯照明，双管荧光灯照明线路是两个单管荧光灯照明线路的组合。
2、三管荧光灯照明线路
三管荧光灯照明线路实际上是单管荧光灯照明线路的组合。
不同之处是它用一个总开关控制各支路单管荧光灯的电源。镇流器、启动器、灯管和灯座的选用应与单管荧光灯相匹配，只要接线正确，接通电源后灯管就能点亮。

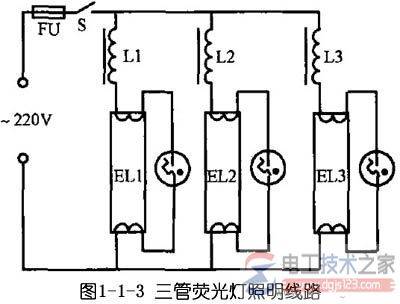

三管荧光灯照明线路如图1-1-3所示。
