套房水电安装大样点对点布局图解

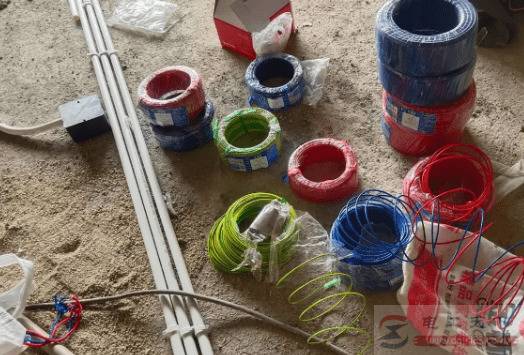

这是以前完成的套房水电，线路的布局是每一个房间一条4平方主线，从空调插座引出到床头插座再分支，两边床头开关插座相连的一条管道，与进门的开关相连组成三控制开关，下面具体来了解下。

套房水电安装点对点布局

如下图：

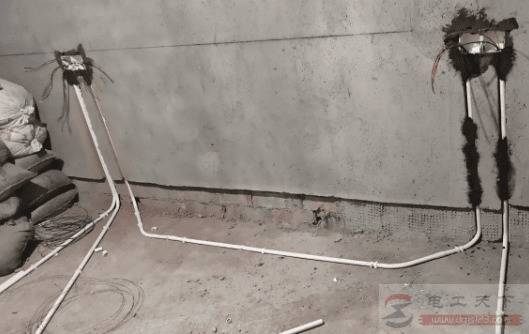

由于瓷砖垫层太薄，线管交叉去开了短地槽，防止影响师傅贴瓷砖，线管铺设也是点对点，没有注重横平竖直。

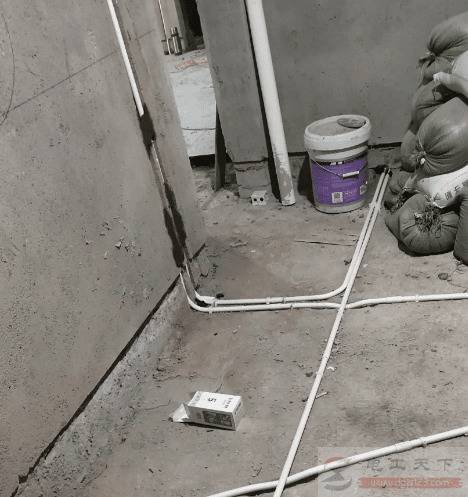

这是客厅的三根网线管道分别去的三个地方。

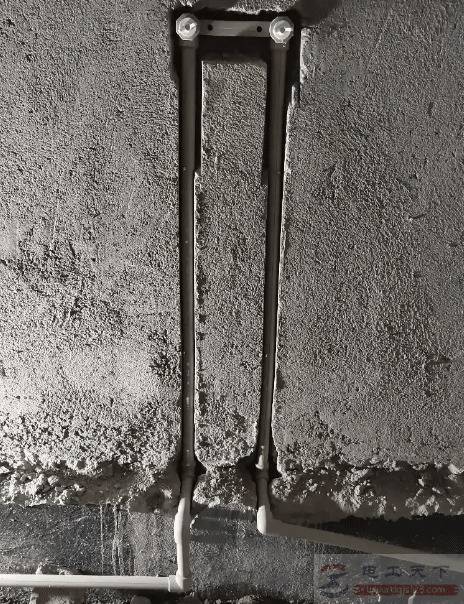

这是加班做的一个卫生间给水，开槽宽度2.8厘米25的管子刚好放进去，固定用钢钉打入侧面的砖头，还是非常方便的，前提是开槽尺寸必须准确。
