有关三孔插座的接线方法，有网友咨询三孔插座怎么接线，不同颜色的电线，比如火线、零线应该怎么来接，应接入插座的哪个端子上，一起来看下三孔插座的接线图，希望对大家有所帮助。
三孔插座怎么接线

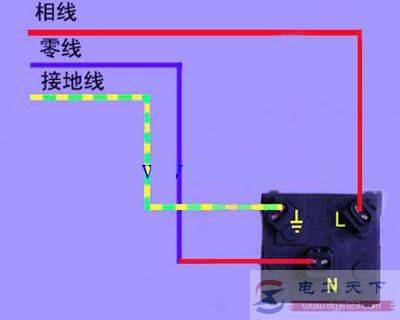

三孔插座的接线要求：
1、插座L孔接火线。
2、插座N孔接零线。
3、插座E孔接地线。
接线端子镙丝要拧紧。

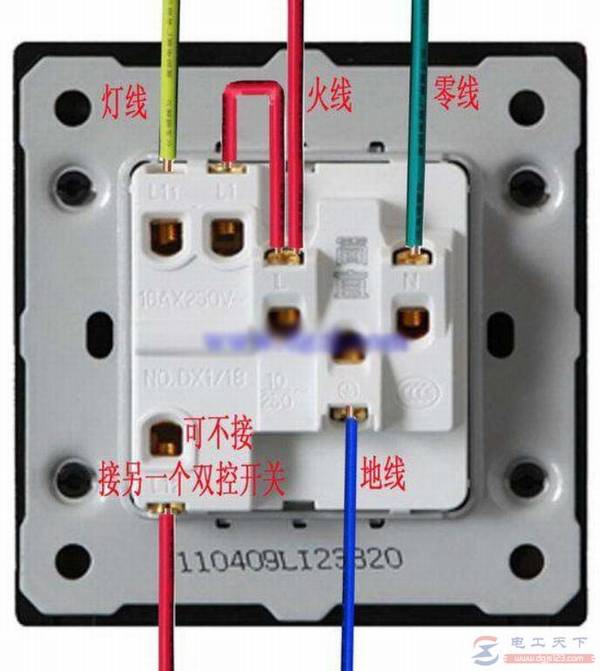

一开三孔插座的接线：内有一根火线、一根地线、一根零线、还有灯具引下来的二条线（其中灯具的一根线和零线合在一起）。
这是一个双控开关+一个三孔插座。如果开关要达到双控的效果，必须再和另一个双控开关连接，当然也可以当单控来使用。
接三孔插座就按，接火线上（L），零线（N） E 接地线。接灯具的两条线已经有一条接到零线，即只有另一条了，那么将另一条接到L11/L12，L1上需要重开关上L连接，需用大概10cm长的短线引过来。
开关连接三孔插座接线图(火线与零线)
分享一个开关连接三孔插座的接线图，连接火线与零线，插座与开关，一个开关和一个三孔插座连在一起，使开关控制电灯，插座方便其他电器使用。
三孔插座与一开五孔插座的接线图
分享几个插座接线图，包括三孔插座接线图与一开五孔插座接线图等，掌握下三孔插座及一开五孔插座的接线方法，需要的朋友参考下。
三孔插座正确接线方法
有关三孔插座的正确接线方法，三孔插座接地线的作用及安装方法，中性点不接地的供电系统中，必须进行保护接地，使用单相插座做保护接零时，接线必须正确。
