三相异步电机功率计算公式的基础知识

三相异步电机功率计算公式的基础知识

三相异步电机是常见的电机类型，三相异步电机功率计算公式为P=√3*U*I*cosj，这个公式是一个基础的公式，有一定的局限性。

以下对这个三相异步电机的功率计算公式基础知识做详细介绍总结。

一、三相异步电机功率计算公式解释

三相异步电机功率公式：P=√3*U*I*cosj

这个公式适用于三相对称负载的电路，只有三相异步电机应用在三相对称负载中，此公式才成立。

P—是电机输入有功功率

U—是电机电源输入的线电压

I—是电机电源输入的线电流

cosj—是电机的功率因数



j —是相电压与相电流的相位差角



二、三相异步电机功率计算公式推导

三相对称负载电路总功率等于3乘以每相的功率，即P=3*u*i， 其中： u—是平均相电压 i—是平均相电流 Ｙ型联接时：U=√3u，I=i P=3*1/√3 *U*I*cosj=√3UIcosj Δ型联接时：U=u，I=√3i P=3*U*1/√3* I*cosj=√3UIcosj

三、三相电路的基本概念

把三个绕组的末端 X, Y, Z 接在一起，把始端 A,B,C 引出来的接法叫星型联接，又叫Y联接。X、Y、Z接在一起的点称为Y联接对称三相电源的中性点，用N表示。

星型联接（Y联接）

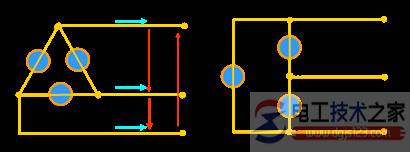

将三个绕组始末端顺序相接的接法叫三角形联接。

如下图：

三角形联接 端线（火线）：始端A、B、C三端引出线 中线：中性点N引出线， 接法无中线 线电压：端线与端线之间的电压 相电压：每相电源的电压 线电流：流过端线的电流 相电流：流过每相的电流

此三相异步电机功率计算公式同样适用于其他三相对称电路中，只要负载对称，P=√3*U*I*cosj
