游标卡尺作为电工常用工具之一，主要用于测量物体的长宽高深和圆环的内外直径，游标卡尺是一种中等精度的测量工具，精确度值为0.1毫米的精度，不如外径千分尺0.01毫米的精度高，以下介绍了游标卡尺的构成与测量原理，一起来了解下。
一、游标卡尺的构成

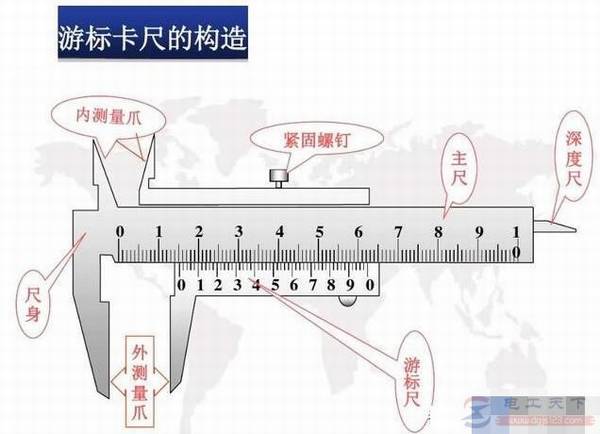

游标卡尺主要由两部分构成，一部分是主尺，另一部分是可以沿主尺来回滑动的游标尺，由图中可知主尺和游标尺构成了内测量爪和外测量爪，如下图。

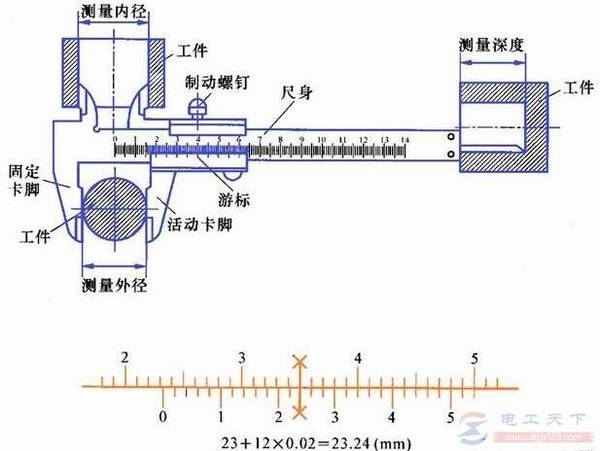

内测量爪的作用是测量管口的内径和槽口的宽度，外测量爪的作用是测量管子的外径和加工物体的厚度。另外，在千分尺的尾部有一个“尾巴”的形状，称为深度尺。这个深度尺主要用来测量槽的深度或管子的深度。
二、游标卡尺的测量原理
游标卡尺的测量原理是主尺上有刻度，在游标尺上也有刻度，主尺上的刻度主要用于显示被测物体的整数数值，而游标尺的刻度主要用于显示被测物体的小数部分，读数时把整数部分与小数部分相加，就是所测物体的测量值。

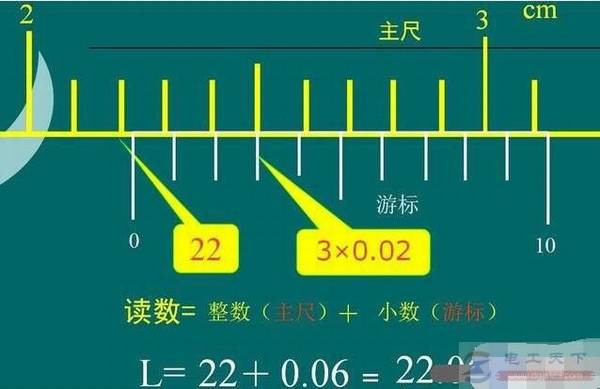

如下图，主尺的读数是22毫米，游标尺的读数是0.06毫米，二者相加会得到的数值为22.06毫米，这个数值就是被测物体的测量值。可见，游标卡尺就是通过游标尺来提供测量精度的。
以10分度游标卡尺为例来说明游标卡尺的测量原理，从图上看主尺身的最小刻度是1毫米，游标尺上有十个小的等分刻度，从“0”线刻度开始每向右一个刻度就会增加0.1个毫米。
