【电气符号含义说明大全，读懂外方图纸必备电气符号中文解释】

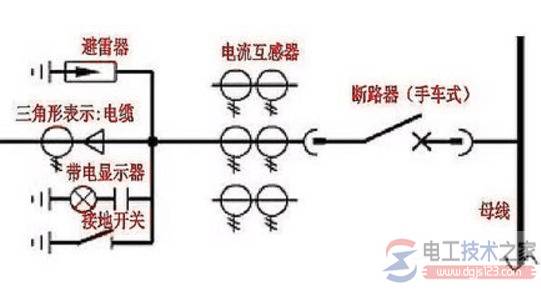

外方提供的图纸，图纸上的各种元件编号未必全认得，这些编号是有标准的，无论是TOSHIBA还是GE设计的图纸，同样的一个元器件，其编号是不变的，如87就是代表差动继电器，51就是代表过流继电器。这些编号实际上是遵循IEEE Std C37.2－1996 标准，这种编号系统已用于各种接线图、手册和说明书中。参照表格，可以很容易地查到每个编号所代表的元件和功能，读图便会容易得多了。
(美国国家标准学会)制定的电气符号中文说明：
1--master element
主要元件，是指控制开关等元件。它直接地或间接地通过保护继电器、延时继电器等中间元件，使设备投入或撤出运行。
注：本编号通常用于手动操作的元件，若某一电气或机务元件无其它功能编号可表示则也可使用本编号。
2--time-delay starting or closing relay
延时起动或闭合继电器，其功能是在切换程序或保护继电器系统动作之前或之后的任一时刻提供所希望的延时量。功能号48，62，79及82定义的除外。
3--checking or interlocking relay
校验或联锁继电器，在装置中，反映其它元件的工作位置或一些预定条件的元件，可用来确定一个工作程序是否继续进行，或停止或对一些元件的工作位置和一些预定条件进行校验。
4--master contactor
主接触器是一种由元件1及其相当的元件、中间继电器、保护元件等控制的元件。其工作是接通或断开必要的控制回路，以便在规定条件下使设备投入运行，或在其它条件和异常条件下，使之退出运行。
5--stopping device
停机元件是一种控制元件，主要用来使一台设备停止运转和退出运行。这一元件可手动或自动操作，但在发生异常情况时，它能闭锁电气功能(见元件86功能)
6--starting circuit breaker
启动断路器，其主要功能是在启动电压下将一台机器接入电源。
7--rate-of-change relay
变化速率继电器。当被测量的变化速率超过门限值时动作。元件63定义的除外。
8--control power disconnecting device
操作电源切断元件是一种隔离元件，如刀开关、断路器、或插入式熔丝等。用于将控制母线或设备与操作电源接通或断开。(操作电源中包括供给小型电机、加热器等设备的辅助电源。)
9--reversing device
反向元件用于实现电机磁场的反向或完成其它任何反向功能。
10--unit sequence switch
单元顺序开关用于变换顺序，使各个单元从多元设备中投入或撤出工作。
11--multifunction device
多功能元件。可完成3个或以上比较重要的功能，而这些功能只能由多个功能元件组合完成。该元件所有能完成的功能应在图纸、元件功能定义清单或继电器整定单中说明。
注：如果元件仅具有2个功能，则以这两个功能的编号表示。
12--overspeed device
超速元件通常是直接连接的速度开关，当电机超速时动作。
13--synchronous-speed device
同步速度元件，如离心速度开关、差频继电器、电压继电器、欠电源继电器、或任何形式的元件在接近电机的同步转速时工作。
14--underspeed device
欠速元件，当电机转速降到低于给定值时动作。
15--speed or frequency matching device
速度或频率匹配元件，其功能是调整和保持一台电机或一个系统的速度或频率，使之与另一台电机或系统的速度或频率相等或接近。
16--not used 备用
17--shunting or discharge switch
分路或放电开关，用于接通或断开除电阻器外的任何器件，如电机的磁场绕组、电枢绕组、电容器和电抗器的分路。(本类器件不包括那些在电机起动过程中，有可能被用来作为分路用的器件6以及类似器件，同时也不包括切换电阻器用的器件)
18--accelerating or decelerating device
加速或减速元件，用来合闸使电机引起增速或减速的回路。
19--starting-to-running transition contactor
起动-运转转换接触器是一种能使电机由起动接线状态自动转换到运转接线状态的元件。
20--electrically operated valve
电气操纵阀(电磁阀)是一种应用于流体管道上的电气操作控制和监测的阀门。(该阀门功能可用后缀字母说明)
21--distance relay
距离继电器，当回路的导纳、阻抗或电抗的增或减变化超出预定值时动作的继电器。
22--equalizer circuit breaker
均衡电流断路器用于多元装置中，接通或切断电机磁场的调节设备、断路器或其电源平衡装置。
23--temperature control device
温度控制元件，反应电机设备、介质的温度升高或降低的元件，当温度超过或低于预定值时动作。(以恒温器为例，当温度降到一预定值时，合上开关柜的加热器)
24--volts per hertz relay
电压/频率继电器。当电压与频率的比率超过或低于预定值时动作，该继电器具有瞬时或延时特性。
25--synchronizing or synchronism-check relay
同步或同期检查继电器。同步元件提供输出使两条回路在零相角差时闭合，它不一定具有电压及速度控制。同期检查继电器使两条回路在规定的电压、相差和频率内并列。
26--apparatus thermal device
设备热元件，当被保护设备或其它介质的温度超过或低于预定值时动作。
27--under voltage relay
欠电压继电器，当电压降至给定值时动作的元件。
28--flame detector
火焰检测器是监控燃气轮机或蒸汽锅炉等中心火焰的元件。
29--isolating contactor or switch
隔离接触器或开关，用于事故运行、维修、试验时将一回路与其它回路明显的隔离开来。
30--annunciator relay
信号继电器是一种非自动复归的元件，在保护元件动作时分别给出直观的显示兼可完成闭锁功能。
