电铃结构与工作原理

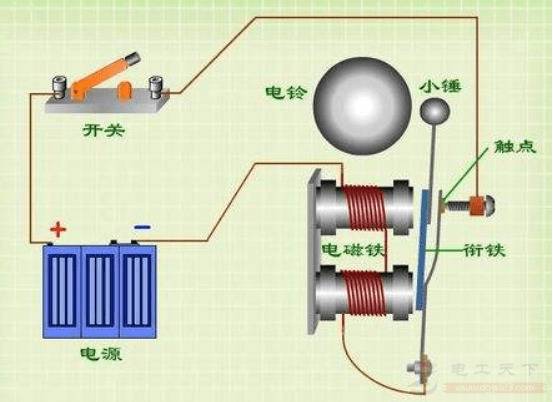

电铃的结构示意图，如下：
电铃的基本构造：一个电磁继电器，带一个小锤儿。
电磁继电器通电，电磁铁产生磁性，吸引小锤，然后电路断开，小球被释放，弹回敲打铃盖，电铃响。重复这一套动作，电铃就会再响，如此循环，电铃就会连续不断地响下去。
电铃的工作原理：
闭合开关，电磁铁线圈中有电流通过，电磁铁产生磁性，吸引衔铁，衔铁带动下端的小锤在铃身上敲击一下。
同时，由于电磁铁的吸引力，衔铁与螺钉分离，电路被切断，电磁铁线圈中没有电流通过，失去磁性电磁铁不再吸引衔铁，弹簧片恢复原状，将衔铁与下端小锤带回。
然后，衔铁与螺钉接触，电路重新被接通，电磁铁再次产生磁性，开始吸引衔铁，小锤再次敲击铃身。
因此，只要开关闭合，电路便会一通一断，小锤就会不停地敲击铃身，电铃就会一直响个不停。
将电铃的小锤和铃身去掉，就可听到弹簧片振动发出的声音，比电铃发出的声音低沉了许多，不就是个蜂鸣器吗？
以上就是电铃的结构示意图，以及电铃的工作原理，希望对大家有所帮助。
