如何查看电气原理图?电气原理图看图识图方法
电气图是用来阐述电气工作原理，描述电气产品的构造和功能，并提供产品安装和使用方法的一种简图，主要以图形符号、线框或简化外表，来表示电气设备或系统中各有关组成部分的连接方式。
首先，要有一定的电气基础知识，认识基本的元件符号，常见的电气元件并了解其工作原理。
识图的时候先看一次后看二次，通过一次回路了解图纸的大致用途，他要干什么，比如是电机运行、变压器或线路送电、或者是多台电机和阀门等设备的配合。还要看回路中应该有哪些闭锁条件，各个设备在图中起到的作用。有了这些认识之后，在通过二次回路看是如何实现的。
看二次回路 可以先看线圈，通过线圈两侧的接点看回路中各设备之间的配合、逻辑关系，看完线圈看接点，接点连成一条线。
看图方法：
1、看主回路。
2、在看控制回路。控制回路要求是从上到下，从左到右。
3、看图前必须搞清楚各电器符号含义才能方便看图。
原理图一般分电源电路、主电路、控制电路、信号电路及照明电路绘制。
原理图中，各电器触头位置都按电路未通电未受外力作用时的常态位置画出，分析原理时，应从触头的常态位置出发。
原理图中，各电器元件不画实际的外形图，而采用国家规定的统一国标符号画出。
原理图中，各电器元件不按它们的实际位置画在一起，而是按其线路中所起作用分画在不同电路中，但它们的动作却是相互关联的，必须标以相同的文字符号。
原理图中，对有直接电联系的交叉导线连接点，要用小黑点表示，无直接电联系的交叉导线连接点则不画小黑圆点。
说到电气控制系统，最基本的就是电气原理图。所谓工程是图纸的语言。限于上传文件的篇幅不能插图，不能直接使用cad的图形文件，只能以截图的形式上传图片，所以图纸都只能比较小。

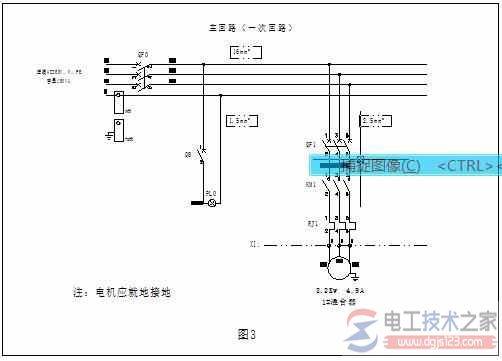

图3是一个交流电机的主回路，也称一次回路。

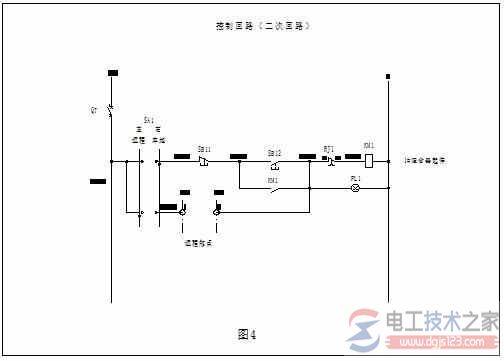

图4是它的控制回路，也称2次回路。表1是对应的元件清单。
图3和图4可以用一张图纸表达。电工天下
现在设计中元件表通常以excel表格的形式比较方便。
上述文件完全清晰地表明了电气元件之间的连接方式及组成元件的具体型号，具有某种特定功能，即电气原理图全套文件。
看图3，其中QF1是所谓“代号”，如同人有名字一样。其它类推。
QF1(塑壳断路器也称自动开关)下的端子2连接到KM1(接触器)的端子1，其间有1L11我们称为“接线编号”。特别要注意，“接线编号”相同就是电位相同，就是电气上连接在一起。
例如：图3中2.2千瓦的混合器电机，它是以Q F1作为短路保护，KM1起接通运行功能，RJ1作为过载保护。由于电机的额定电流是4.9A，所以热继电器RJ1的整定电流应该整定在它的1.00~1.05倍之间。
反推设计的过程，由于是2.2KW的混合器电机，所以据此选用16A(1.5~3倍)的QF1作短路保护元件，9A(大于4.9A)的接触器KM1作接通运行元件，4~6A电流调节范围的FR1作电机过载保护元件。
再看图4，如果旋钮SA1打至本地，按SB12则接触器KM1吸合(如果RJ1没有因过载而动作的话)并且“自保”。
你在释放SB12后接触器仍然是吸合的，电机起动运行。如果你按SB11，则KM1失电，SB12下面KM1的辅助触头由于KM1失电而断开，即便是你释放了SB11，KM1仍然是失电的即电机停止。
这就是最基本的逻辑联锁控制回路。请特别注意上面提到的“自保”过程的建立与解除，它是最基本的逻辑连锁连锁控制回路。即便对于你将来用可编程控制器(plc)编程序，这也是最基本的应用之一。
继续看下去，如果将SA1打至远程，按SB12没有任何作用，因为“源”(电源)都没有了。
此时由于SA1打至远程，使得接线编号为32L23的接线端子X5的第一节有了电(带电)，而接线编号为32L19的接线端子X5的第2节是连接着RJ1的并最终(RJ1不动作的话)连接KM1，如果端子X5的1、2节被外电路的触点闭合(远程操作起动)，则混合电机运行。
如果端子X5的1、2节之间(远程操作起动)触点断开，则混合电机停止，KM5的自保触点因为SA1开关打至远程的位置而使得接线编号为32L15的这点没有电，即“手动”的电源没有了，故自保不起作用。
说到逻辑连锁控制，就要先说到逻辑。电机的起动与停止，开关、按钮的断开与接通，两种截然相反的状态，且只有两种状态。如同二进制中只有0与1，要么是0，要么是1。如果我们把停止、断开作为0，接通与运行作为1的话(通常都这样)，逻辑连锁控制与二进制的“与”、“或”运算又“等同”了起来。推而广之，“与反”、“或反”、“异或”等二进制运算都是二进制逻辑运算(编程)的基础。

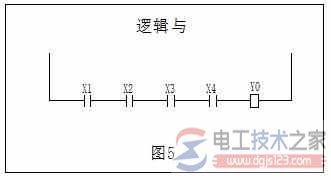

图5是逻辑“与”条件运算和结果的因果关系。很显然，只有X1~4都为1，Y0才可能是1。只要X1~4中有1个是0，那Y0就是0。
图6是逻辑“或”条件运算和结果的因果关系。只要X1~4之间任何一个为1(它们之一)，则Y0是1。只有X1~4全为0，Y0才能是0。

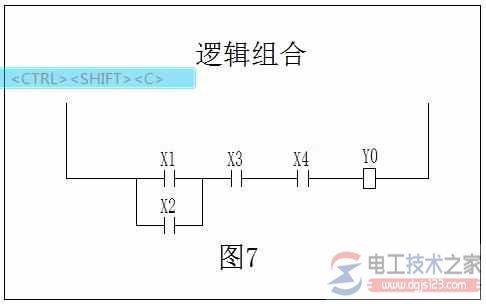

图7是简单的组合逻辑运算，可以自己验证使结果Y0是0或1所应该具备的条件。(www.dgjs123.com)
逻辑运算(逻辑推理)是从事自动控制设计、施工、维护保养等应该具有的基本能力，只是要求的深度不同而已。
看到上面几图，“或”和“并联”，“与”和“串联”(中学物理课程的内容)又紧密的联系起来。加上数学中2进制的基础内容，所以逻辑连锁控制并不深奥，是过往已经学习知识的进一步拓展。
回过头来看看图3、4与表一，这是几乎最简单的电气原理图，但它包含了既必要又充分的内容。如果没有比如说“代号”或者“接线编号”的话，你打开电气柜(箱)，只能是几乎睁眼一抹黑，不知道谁是谁？要靠拿万用表在断电的情况下慢慢查，这太费力了。所以从设计这个角度来讲是缺一不可。它是制造和将来维修保养的依据。
反过来就要说到会读图的重要性了。经常在工业现场遇到读不懂图这种情况，那就只有通过技术交流(技术交底)、学习、看有关手册来解决。

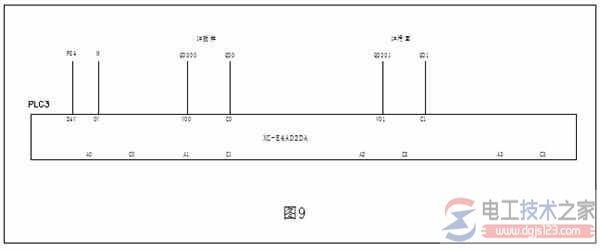

例如，图8与图9是某套电气图中的2张图中的一部分，图8上接线编号为QD300和QD0上有“给定”(功能)，图9中同样线号的地方“1#搅拌”(功能)。所以就要看(代号为)INV1的元件，它是变频器(未给出对应表格即具体型号)，它的端子VCI和GND是0~10V的给定(对应0~50Hz)。再看PLC3，它的端子V00和C0是0~10V的输出。
故除非你已经很熟悉(这些元件)，否则你必须要看以上二元件的手册才清楚(功能是)由PLC系统发出的0~10V给定驱动变频器所对应的电机0~50Hz调速。
据此变频器要作相应的参数设定，而PLC侧则要编有关程序。图8中INV1的端子FWD和COM之间有KA1的常开触点，只有KA1闭合(KA1线圈得电)变频器才能运行。请注意，变频器运行只是状态的改变(停止或者运行)，真正要电机转动起来还要有它的给定信号大于0，两个条件具备电机才真正转动起来。
从自动控制角度来讲，可能会接触、应用到很多元件，以下就是其中的一部分：
按钮(急停)、旋钮(复位自锁等)、万能开关(要有接线图)、紧急拉绳开关、行程开关(通断图表)、接近开关(不同材料接近)、自动开关(电操)、接触器、继电器(热继电器和保护继电器)、电抗器(进线和平波)、接线端子
PLC(大中小型)、变频器、直流调速装置、触摸屏、直流电源、上位计算机、各类传感器(二线制三线制热电阻热电偶)、编码器、温度仪表、压力仪表其它仪表、电磁流量计
电磁阀(通断型二位三通三位四通型等)、开关型电动阀(单相三相智能等)、气动阀、电动(气动)调节阀
交流电机、直流电机、伺服电机、滑差电机、测速发电机
总之，控制的基础来自元件之间的连接，这些连接构成了各种功能(包括硬件连接具有的功能和通过软件编程实现的功能)，各种功能达到设备既定要求的组合就是自动控制的文件(包括电气原理图、表格程序等)。逻辑连锁(自保)是包括plc编程的基础。
对于设计、施工、维修保养的人员技术上要求的深度是不同的。尽管如此，对大多数从业人员来说，并不是高不可攀，而是可以通过工作中慢慢的积累、学习，阶梯式的前进，达到一个又一个的高度。
