稳压管稳压电路原理分析

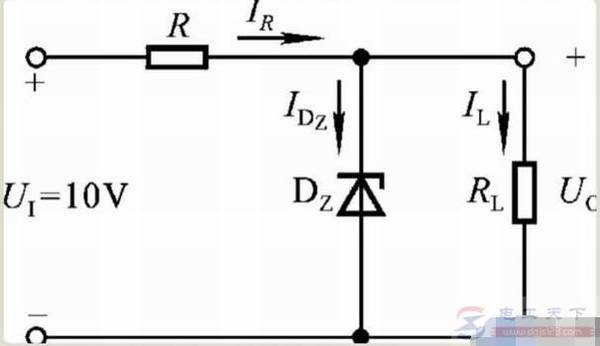

以下是一个简单的稳压管稳压电路，R为稳压管的限流电阻，RL为负载电阻。IR为稳压管稳压电路的总工作电流，IDZ为流过稳压管的电流，IL为负载电流。
在稳压管的调整作用下，该电路能使负载两端电压保持稳定。
该稳压电路在正常工作时，如果负载电流IL增大，则流过稳压管的电流IDZ由于稳压管的自动调整作用而减小，流过R的电流IR基本不变，稳压管两端的电压就基本稳定不变。如果输入电压升高导致稳压管两端的电压升高时，稳压管的内阻将变小，流过R的电流IR增大，这样靠稳压管的自动调整作用就可以保证两端电压的稳定。
由于稳压管在正常工作时，要求有一定的电流（对于小功率的稳压管，此电流一般取5~10mA）流过稳压管才能保证其正常工作，即使负载电流只有几mA，稳压管自身也需要消耗mA级的电流，才可以稳定负载两端的电压，所以稳压管稳压电路的效率较低。
