分享下变压器过零序电流保护的原理接线图，接地零序电流保护，作为变压器主保护的后备保护及相邻元件接地短路的后备保护，零序电流保护的动作电流，应大于该侧出线零序电流保护后备段的动作电流。
变压器过零序电流保护的原理接线图
对大电流接地系统中的变压器装设的接地零序电流保护，作为变压器主保护的后备保护及相邻元件接地短路的后备保护。

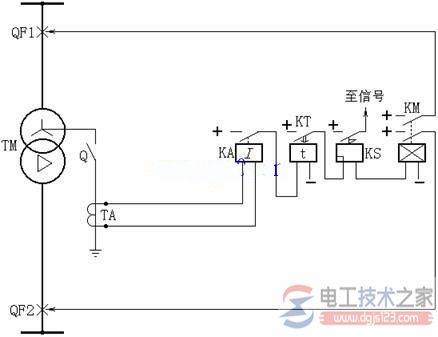

如下图：
正常情况下，3Io = 0，TA中没有电流通过，零序电流保护不动作发生接地短路时出现零序电流，当它大于保护的动作电流时，电流继电器KA动作，经KT延时后，跳开变压器两侧断路器。
零序电流保护的动作电流，应大于该侧出线零序电流保护后备段的动作电流。保护的动作时限也要比后者大一个Δt。
