紧凑型荧光灯（CFL）作为一种节能灯具产品，很多都配有电子镇流器和选用E27螺口灯头，是取代白炽灯的唯一适宜光源，这里分享了一例紧凑型荧光灯的电路图，一起来看下。
紧凑型荧光灯的电路图
以下为一款紧凑型荧光灯电路图：

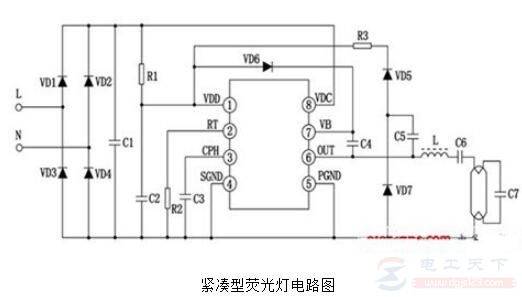

图1：紧凑型荧光灯的电路原理图
在该电路中，除了电解电容C1、电感L外，全部可以用贴片元件，采用并不复杂的贴片机和回流焊机，可以组成产量很高的组装线，用的人工很少，并且可以生产出质量可靠而性能又一致的节能灯。
使用IC芯片，无疑会大大提高现有节能灯的质量档次。
目前，在很多国家中都推出了对优质的紧凑型荧光灯销售给予补贴的政策，为促进紧凑型荧光灯的进一步发展，奠定了良好而坚实的基础。
9W-15W的节能灯已完全适合家庭照明所用，18W以上紧凑型荧光灯可以直接取代100W以上的白炽灯，还有85 W和150 W大功率紧凑型荧光灯产品的出现，可以部分取代HID光源的使用。
