有关节能日光灯的电路图，一款节能日光灯的启辉器电路图，注意电容器容量的大小对灯管亮度的影响，容量太大会缩短日光灯的使用寿命，容量太小，会有亮度不足的问题。
节能日光灯的启辉器电路
一般日光灯电路通过启辉器和镇流器启动，如下图中是通过一个倍压整流电路，使灯管在直流电压下工作。
该电路用灯代替了常见倍压整流电路中所配置的电阻，把消耗的能量转化成光能，大大减少了能耗，节约了电能。
元器件选择：VD1、VD2选用2CZ1000V/5A铁封二极管，C1、C2选用6uF/450V的电容，也可用洗衣机用的电容。
说明：电容器容量的大小对灯管亮度有很大的影响，容量太大会使寿命缩短，容量太小，会有亮度不足的问题。

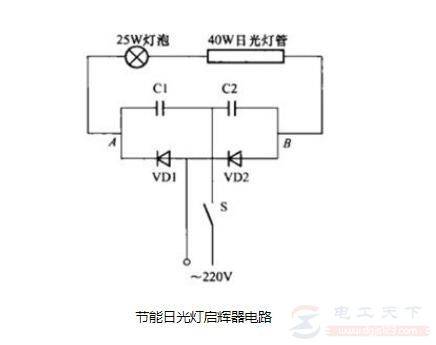

图1：节能日光灯启辉器电路
电路原理：
此电路由二极管VD1、VD2和电容C1、C2组成倍压整流电路，合上开关S后，220V交流电通过它，在串联的灯泡、灯管两段AB产生680多伏特的直流高压，使灯管迅速启动发光。
