有关网线插座水晶头的接法，网线插座水晶头怎么接，详细介绍下网线插座水晶头的接线图，包括一一对接应接法，1-3、2-6交叉接法，100M接法，网线接埋地插座的方法等。
网线插座水晶头的接线图
按照规范宽带入户线按B接法，即568B标准，从后面看，从左到右：1橙白，2橙，3绿白，4蓝，5蓝白，6绿，7棕白，8棕，即和水晶头的接法一致。
这里连接网线的只有4根：1橙白、2橙、3绿白、6绿。1、2 用于发送，3、6 用于接收。
另外，4根棕白、棕是电话线，蓝白、蓝空线，留作他用。如果还不明白，请看西门子网线插座三种接法图解。
一、网线插座水晶头的接线图

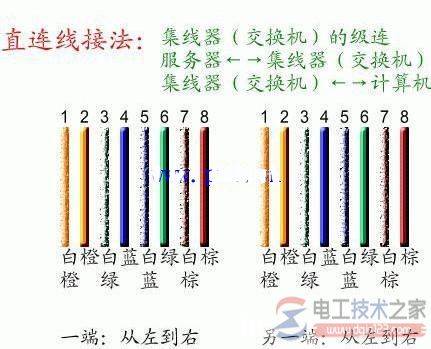

1、一一对应接法。即双绞线的两端芯线要一一对应，即如果一端的第1脚为绿色，另一端的第1脚也必须为绿色的芯线，这样做出来的双绞线通常称之为“直连线”。
注意，4个芯线对通常不分开，即芯线对的两条芯线通常为相邻排列，这个，由于太简单且随意，图上未标出。
这种网线一般是用在集线器或交换机与计算机之间的连接。

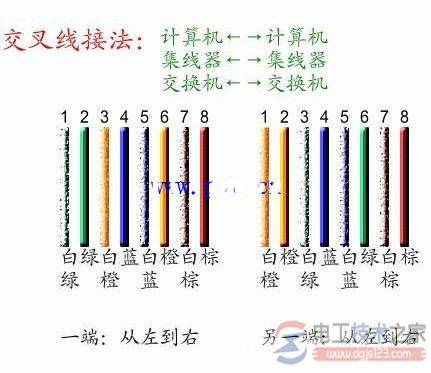

2、1-3、2-6交叉接法。虽然双绞线有4对8条芯线，但实际上在网络中只用到了其中的4条，即水晶头的第1、第2和第3、第6脚，它们分别起着收、发信号的作用。
这种交叉网线的芯线排列规则是：网线一端的第1脚连另一端的第3脚，网线一端的第2脚连另一头的第6脚，其他脚一一对应即可。这种排列做出来的通常称之为“交叉线。
例如，当线的一端从左到右的芯线顺序依次为：
白绿、绿、白橙、蓝、白蓝、橙、白棕、棕时，
另一端从左到右的芯线顺序则应当依次为：
白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。
这种网线一般用在集线器(交换机)的级连、服务器与集线器(交换机)的连接、对等网计算机的直接连接等情况下。经常用于两台电脑直接互连传送数据!
3、100M接法。这是一种最常用的网线制作规则。所谓100M接法，是指它能满足100M带宽的通讯速率。它的接法虽然也是一一对应，但每一脚的颜色是固定的。
具体方法：第1脚——橙白、第2脚——橙色、第3脚——绿白、第4脚——蓝色、第5脚——蓝白、第6脚——绿色、第7脚——棕白、第8脚——棕色，可以看出，网线的4对芯线并不全都是相邻排列，第3脚、第4脚、第5脚和第6脚包括2对芯线，但是顺序已错乱。
这种接线方法也是应用于集线器(交换机)与工作站计算机之间的连接，也就是“直连线”所应用的范围。

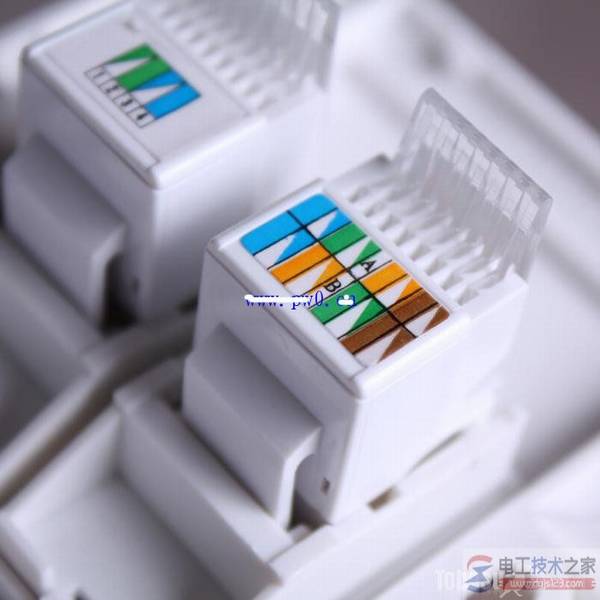

二、网线接埋地插座的方法：
除了四根带颜色的线橙、绿、蓝、棕外，每一根白线上都有线标橙、绿、蓝、棕。
568B 线的线序为白橙、橙，白绿、蓝，白蓝、绿，白棕、棕，其用途为电脑连接交换机或路由器等，或交换机级连用。
568A 线的线序为白绿、绿，白橙、蓝，白蓝、橙，白棕、棕，其用途为两台电脑直接连接，也可作交换机级连用。
用做电脑网络交换用的实际上就四根线，为白橙、橙，白绿、绿 这四根。

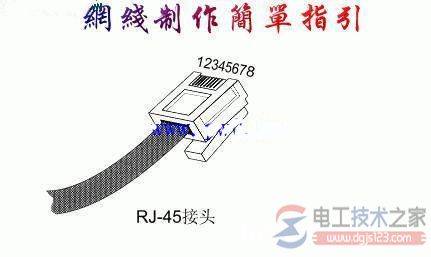

做水晶头时，要注意排好线序，把8根线的头剪齐，留下大约1.8公分，插入水晶头时，水晶头要尾巴向下，把线插到水晶头的底端，用网线钳子夹紧。
