有关公牛开关的安装接线图，公牛插座接线图，以及公牛开关安装方法(墙面暗装、墙面明装、屏风暗装、地面暗装)，以及公牛开关安装注意事项，供大家参考。
公牛开关插座接线图
一、公牛开关安装方法
1、墙面暗装：86铁方盒嵌入墙内，只有面板高出墙面。
2、墙面明装：明装盒凸出安装在墙面上，开关插座面板安装其上，配合明装线槽用。
3、屏风暗装：只允许在屏风走线槽内布护套线及安装底盒、插座面板。
4、地面暗装：铁方盒嵌入地面，安装金属防水地面插座。
二、公牛开关安装接线图
图1、一开关五孔插座，其中开关为单控开关

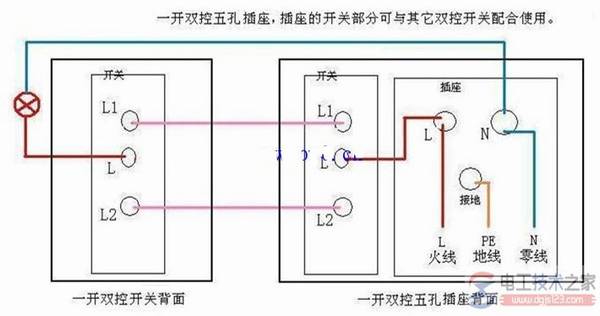

图2、一开双控开关及一开双控五孔开关插座

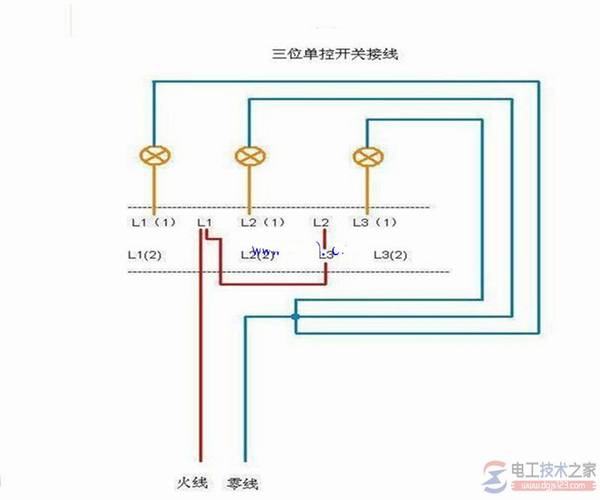

图3、三开单控开关

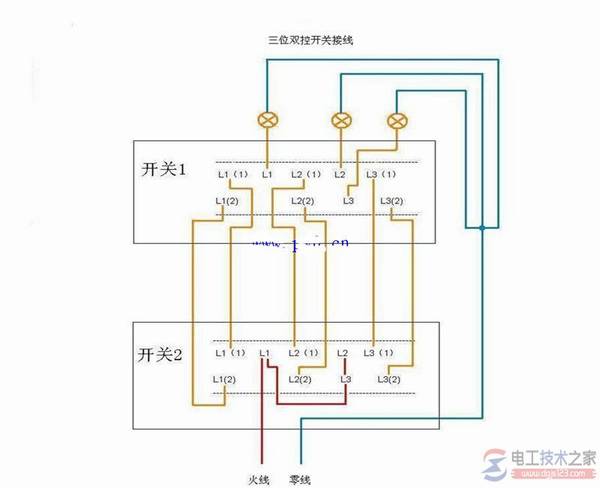

图4、三开双控开关

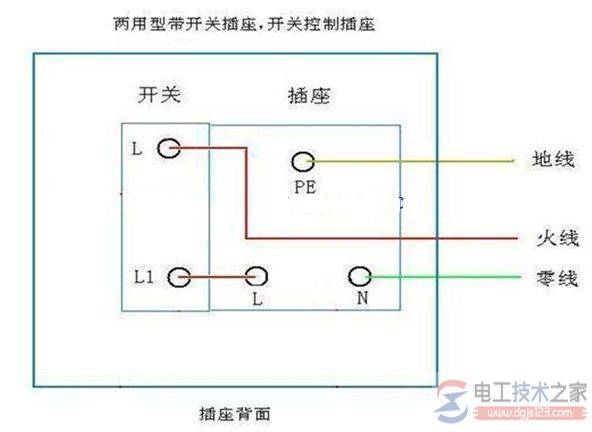

图5、两用型开关插座
三、公牛开关安装注意事项 >> 相关阅读：公牛插座插头接线图与注意事项
装配公牛开关时，暗装开关要求距地面1.2米-1.4米，距门框水平距离150毫米-200毫米。(来自：电工技术之家)
开关的位置与灯位要相对应，同一室内的开关高度应一致。卫生间应选用防水型开关，确保人身安全。
插座安装时，明装插座距地面应不低于1.8米;暗装插座距地面不低于0.3米，为防止儿童触电、用手指触摸或金属物插捅电源的孔眼，一定要选用带有保险挡片的安全公牛插座。
另外，开关安装应该在水电装修之前就做好规划，确定需要安装公牛开关的位置及数量，避免装修完成后发现开关插座安装不合适而二次动工，浪费时间浪费金钱。
