分享下三相四线电表接线图的二个例子，不带电流互感器的三相四线电表接线图，带电流互感器的三相四线电表接线图，确何安全，应将电流互感器S2端连接后接地。

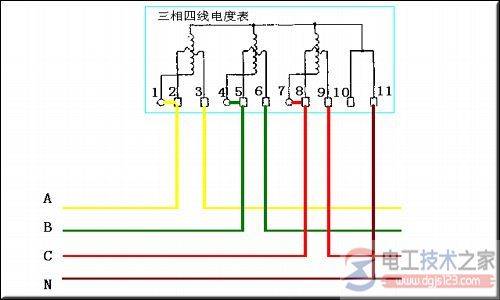

三相四线电表的接线图
翻过接线端子盖，就可以看到接线图。其中1、4、7接电流互感器二次侧S1端，即电流进线端；3、6、9接电流互感器二次侧S2端，即电流出线端；2、5、8分别接三相电源；10、11是接零端。
为了安全，应将电流互感器S2端连接后接地。

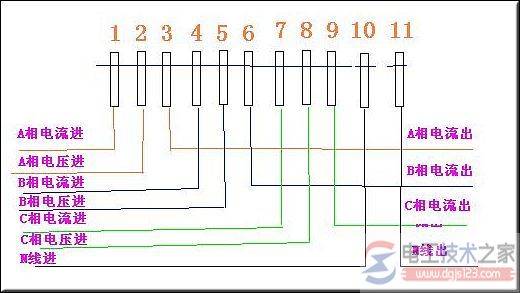

一、不带电流互感器的三相四线电表接线图

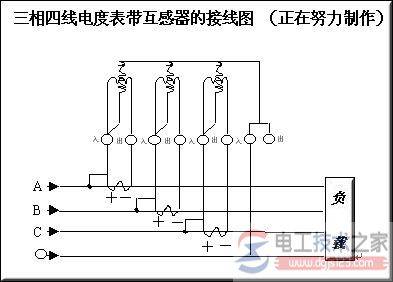

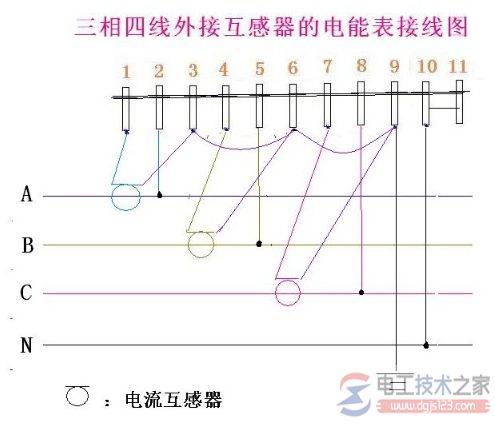

二、带电流互感器的三相四线电表接线图
注意，各电流互感器的电流测量取样必须与其电压取样保持同相，即1、2、3为一组；4、5、6 为一组；7、8、9 为一组。
