有关三相交流电机缺相保护器的接线图，三相交流电机缺相保护器的工作原理，以及三相交流电机缺相保护器接线图中元件的选择，供电工朋友学习参考。

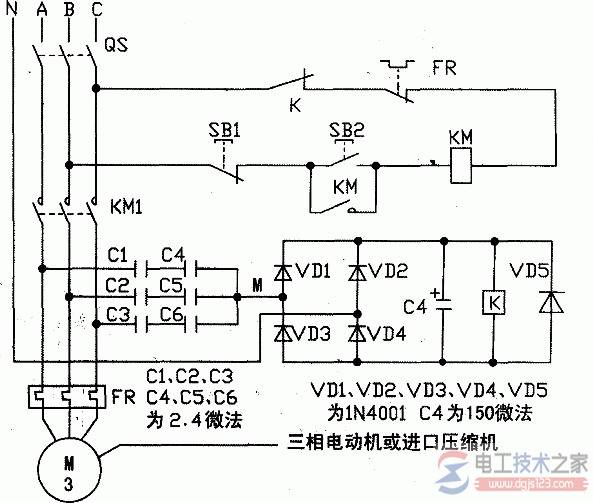

三相交流电机缺相保护器接线图
如下：
本保护器电路简单可靠、制作容易、无需复杂调试，一装就成。
一、三相交流电机缺相保护器接线图的工作原理
合上开关QS，按下起动按钮SB2，通过B、C相以及继电器K、热继电器FR、SB1的常闭触点和交流接触器KM线圈构成回路得电串接在主电路中的三个主触点闭合，电动机转动。松开SB2，与SB2并联的交流接触器辅助触点和主触点同时闭合，KM线圈仍然通电……并自锁。要停机时按一下SB1使触点断开，接触器辅助触点和主触点全部断开，电动机切断电源停转。
电容从C1-C6接成星形、产生一个中性点，电机正常时，M点的电压近似为零，与三相四线的中点电位一致，M、N间无电压输出，继电器K不动作。
当供电线路任意一相缺（断）相时，M点电位升高。（来自：电工技术之家 www.dgjs123.com）
经VD1-4整流、C滤波后，K继电器线圈得电吸合，切断交流接触点使电机断电，从而保护电机不被烧坏。电动机缺（断），相时间在1秒内、高灵敏继电器K便能动作。
本电路对星形或三角形接法的O.1-50KW电动机均通用，电动机容量超过30KW应选用容量较大的交流接触器。
二、三相交流电机缺相保护器接线图的元件选择
QS是刀开关可选HD13-200/3；RF热继电器选用JR10-10；SB2选用LA-10（绿色），SB1型号LA-10（红色）。KM交流接触器选用CJ0-20A，线圈吸合电压380V；C1～C6选2.4μF油浸电容器，耐压630V；VD1-VD5用1N4007；C4是150μF/50V电解电容；K直流继电器线圈吸合电压24V，型号JRX-13F，一组触点就行。其它元件按图中的标注为准，无特殊要求。
用两只串接，每组1.2微法共三组，是为了提高耐压值，增加工作可靠性。
