单相双电容电机正泰HY2倒顺开关接线图的说明

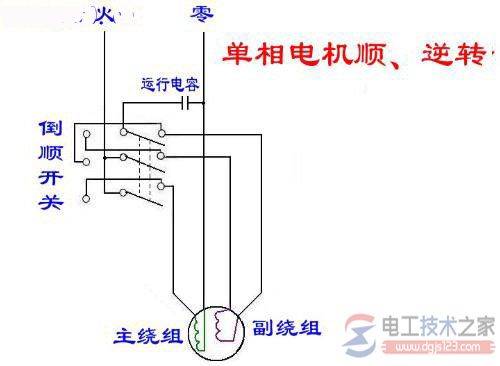

分享一个单相双电容电机正泰HY2倒顺开关的接线图，有关三相倒顺开关、接线柱、电机的主绕组与副绕粗的接线方法。

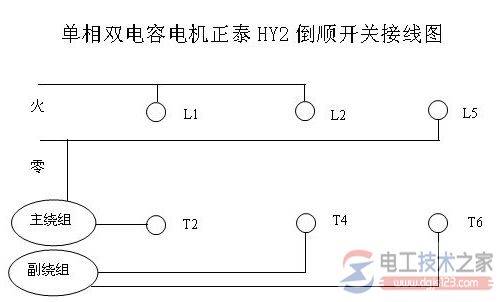

单相双电容电机HY2倒顺开关接线图

接线方法：

一个三相倒顺开关，六个接线柱，1，3，5进线，2，4，6出线，把1，3联接接火线，5接零线。

下面是电机，把上面接线柱联接片取掉，有四个接线柱，找出电机主绕组接2根线，把其中一根线接到开关的2号接线柱上，另一根接到5号接线柱上，剩下的两个接线柱接两根线，把其中一根接到开关的4号线上，另一根接到6号接线柱上即可。
