有关应急照明设备的接线方式，应急照明应该有专门的线路，该控制开关不得手动分闸（用一个失压继电器切换到应急照明电路上）。
应急照明的接线方式
1、应急照明应该有专门的线路，该控制开关不得手动分闸（用一个失压继电器切换到应急照明电路上）。
2、至于接线方法，与普通照明灯的接线没有什么区别的。
另外，应急照明应该有专门的线路，专门的开关控制，且该控制开关不得随便分闸，接线方法与普通照明灯的接线并无区别。
对于大部分刚接触建筑电气设计的工作者来说，应急照明的强启原理一直都是很头疼的问题。由于不知道应急照明的强启原理，所以，应急灯具应该用多少根线，其实也就无从谈起。
1、先将应急照明分类：
a、按控制方式不同分为：无控制，就地控制，集中控制；
b、按灯具点亮时间不同分为：常亮（如疏散方向指示灯和安全出口标志灯），火灾或停电时才亮（如双头灯）；
c、按强启方式不同分为：消防控制室信号强启，充电检测线失电后自带电池供电强启；?d、按是否自带电池：自带电池，不自带电池；
e、按灯具所具有的光源个数不同分为：含有正常光源和应急光源的应急灯具，只含有应急光源的应急灯具。
2、应急灯具的接线：先来讲只含有应急光源且自带电池的应急灯具，即只含有一个光源。

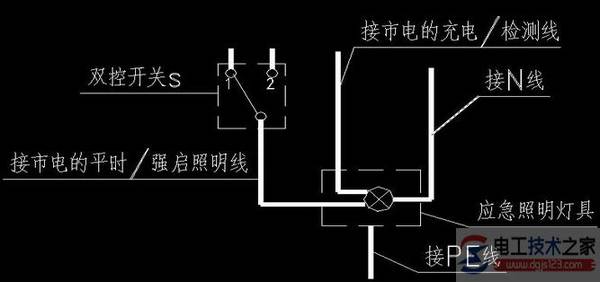

从应急灯具接出来的线最多的情况有4根，一根照明线，一根充电/检测线，一根N线，一根PE线，如下图：
充电/检测线一端接市电，另一端接应急灯具的自带电池。顾名思义，这根线有双重作用，在市电保持有电的状态下，此线用作给应急灯具的自带电池充电，在市电失电的情况下，通过检测线，将市电的零压信号传送给自带电池，由自带电池供电给应急灯具，从而应急灯具点亮，达到启动应急灯具的作用。这是应急灯具在充电/检测线失电后自带电池供电的强启方式。为保证给应急灯具的自带电池充电，这根线一般情况下都是接通的，即有电状态。
平时/强启照明线的作用是：在非应急状态下，我们可以将此应急灯具作为普通灯看待和使用。非应急状态下，与双控开关S静触头1连接的导线处于有电状态，与双控开关S静触头2连接的导线处于失电状态。双控开关S（此双控开关非应急状态下其实是一个单联单控开关）可以实现此应急灯具的点亮和熄灭，打到静触头1时应急灯具点亮，静触头2时应急灯具熄灭。在应急状态下且市电有电的情况下，与双控开关S静触头1、2连接的导线都处于有电状态，这根线会实现应急灯具的强启，这是消防控制室信号强启方式。
PE线接的是应急灯具的外壳。N线的作用不用说了吧。
3、强启：所谓强启，是指在应急状态下将灯具点亮（非应急状态下点亮灯具不叫强启）。应急灯具的强启分为两种：a、充电检测线失电，由自带电池供电给应急灯具；
b、充电检测
线带电，应急照明强启线供电给应急灯具。

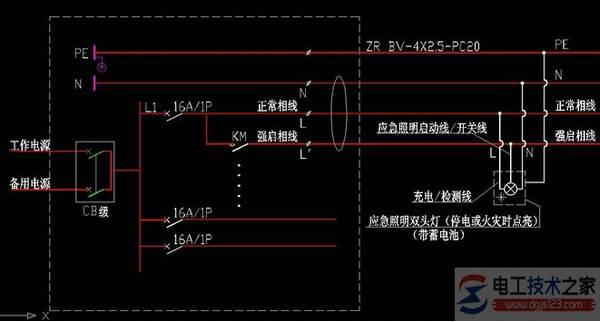

结合一个图例进行讲解。

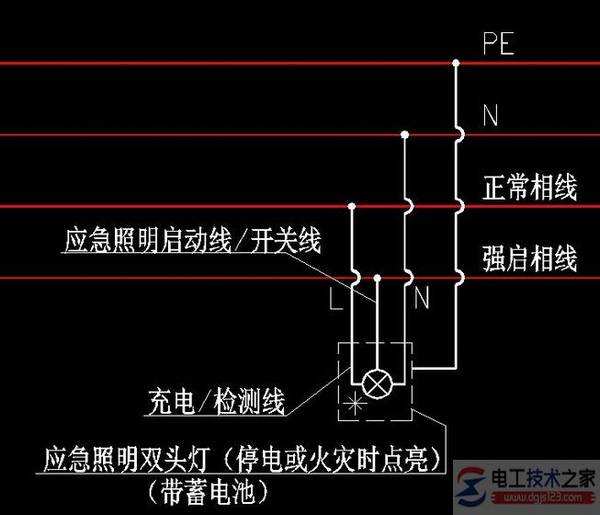

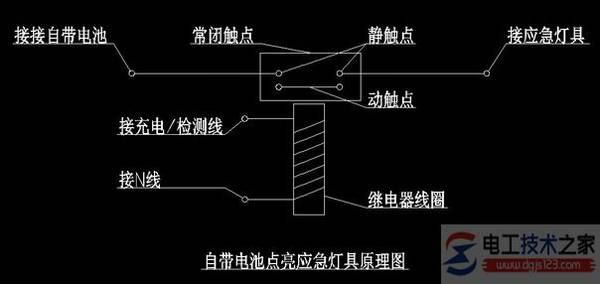

这是典型的双头灯接法，双头灯的特点是：平时不亮，停电或者火灾时点亮。?停电时应急双头灯具的启动。当停电时，充电检测线失电，继电器线圈失电，磁通为0，常闭触点闭合，将电池和应急灯具接通，灯具点亮。
火灾但不停电时应急双头灯具的启动。当火灾时，接触器的常开触点闭合，致使强启相线带电，从而接通应急灯具，达到强启的目的。
此时，继电器的线圈承受220V的电压，常闭触点断开，自带电池与应急灯具断开，电池出于充电状态。
接下来按各种情况，停电，火灾，停电火灾。
