高手分享的漏电保护器接线方法(多图)

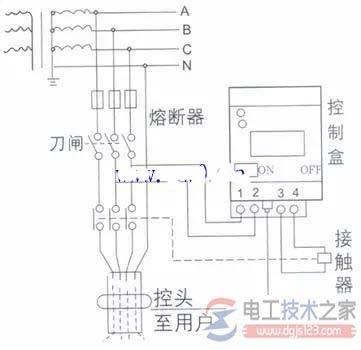

关于漏电保护器的接线方法，一份完整的漏电保护器的接线图，包括刀闸、熔断器与控制盒等的接线方法， 描述了漏电保护器接线的正确方法，以及漏电保护器接线时要注意的几个问题。

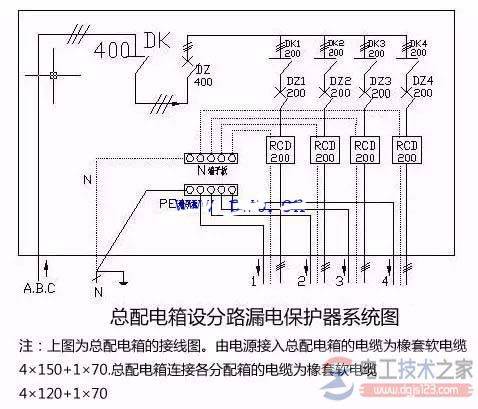

一、漏电保护器的接线图 （相关阅读：三相四线漏电保护器开关的正确接线图 家用漏电断路器的接线图 ）
二、漏电保护器的接线方法（相关阅读：漏电保护器的接线方法 漏电保护器怎么接线? ）
1、根据不同的电气设备的供电方式选用不同的漏电保护器
单相220V电源供电的电气设备，应选用二极二线或单极二线式漏电保护器。
三相三线式380V电源供电的电气设备，应选用三极式漏电保护器。
三相四线式380V电源供电的电气设备或单相设备与三相设备共用的电路，应选用三极四线或四极四线式漏电保护器。
2、根据电气线路的正常泄漏电流，选择漏电保护器的额定漏电动作电流
选择漏电保护器的额定漏电动作电流值时，应充分考虑到被保护线路和设备可能发生的正常漏电流值。
选用的漏电保护器的额定漏电不动作电流，应小于电气线路和设备的正常漏电电流的最大值的2倍。
漏电保护器的额定电压、额定电流、短路分断能力、额定漏电电流、分断时间应满足被保护供电线路和电气设备的要求。
三、漏电保护器接线的注意事项（相关阅读：漏电保护器的安装与接线 漏电保护器接线错误方式 ）
1、漏电保护器负载侧的中性线，不得与其他回路共用。
2、漏电保护器标有负载侧和电源侧时，应按规定安装接线，不得反接。
3、安装带有短路保护的漏电保护器，必须保证在电弧喷出方向有足够的飞弧距离。飞弧距离大小按漏电保护器生产厂家的规定。
4、安装时必须严格区分中性线和保护线，三极四线式或四极式漏电保护器的中性线应接入漏电保护器。经过漏电保护器的中性线不得作为保护线，不得重复接地或接设备外漏可导电部分。保护线不得接入漏电保护装置。
