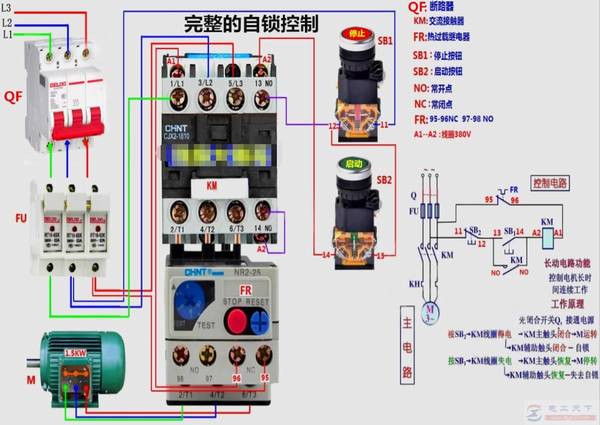

1、完整的自锁控制
启动按钮接的是常开触点，停止按钮接的是常闭触点，当按下启动按钮时，接触器线圈得电，当松开启动按钮时，接触器通过自身辅助常开点持续吸合形成自锁。按下停止按钮，接触器失电。
如下图：

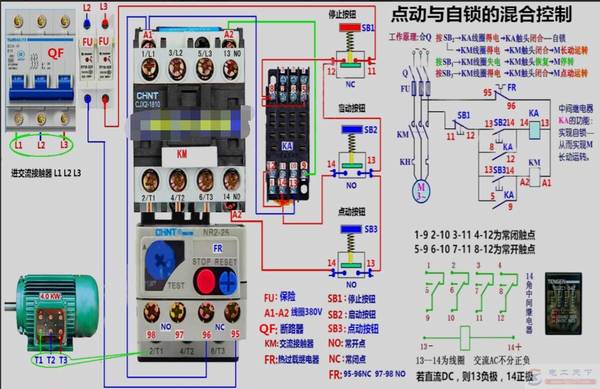

2、点动与自锁的混合控制
按下启动按钮，中间继电器KA自锁，KA的常开点闭合，交流接触器线圈得电。按下停止按钮，接触器线圈失电。按下点动按钮，接触器线圈得电，松开点动按钮，接触器线圈失电。
如下图：
