电气安装接线图的绘制原则
电气安装接线图主要用于电气设备的安装配线、线路检查、线路维修和故障处理。在图中要表示出各电气设备、电器元件之间的实际接线情况，并标注出外部接线所需的数据。
在电气安装接线图中各电器元件的文字符号、元件连接顺序、线路号码编制都必须与电气原理图一致。
1、绘制电气安装接线图时，各电器元件均按其在安装底板中的实际位置绘出。元件所占图面按实际尺寸以统一比例会址。
2、绘制电气安装接线图时，一个元件的所有部件绘在一起，并用点划线框起来，有时将多个电器元件用点划线框起来，表示它们是安装在同一安装底板上的。
3、绘制电气安装接线图时，安装底板内外的电器元件之间的连线通过接线端子板进行连接，安装底板上有几条接至外电路的引线，端子板上就应绘出几个线的接点。
4、绘制电气安装接线图时，走向相同的相邻导线可以绘成一股线。

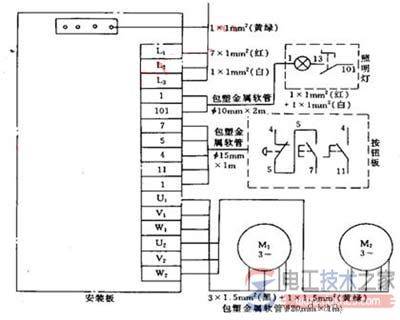

例如，某机床电气安装接线图。
图 某机床电气安装接线图
