如何看懂电气原理图与接线图？

电气原理图与接线图，电气原理图根据控制线图工作原理绘制，看原理图先看主电路，再看控制电路，复杂的控制电路，分割成若干个局部控制电路，然后与典型电路相对照，逐步分析。

看懂电气原理图与接线图

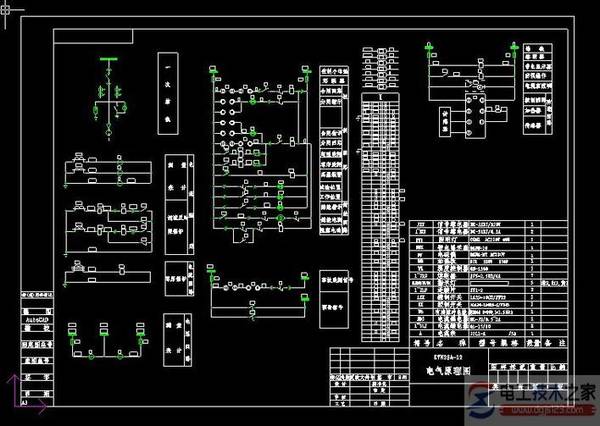

参考图例：

电气原理图是根据控制线图工作原理绘制，具有结构简单，层次分明。

主要用于研究和分析电路工作原理，要想看电气原理图要先清楚其中的电气原理及其符号所表示的含义。

推荐阅读：如何看懂电气二次接线图？

看原理图先看主电路，再看控制电路。对于控制电路要熟悉典型控制电路。控制电路控制电路一般是由开关、按钮、信号指示、接触器、继电器的线圈和各种辅助触点构成，无论简单或复杂的控制电路，一般均是由各种典型电路(如延时电路、联锁电路、顺控电路等)组合而成，用以控制主电路中受控设备的“起动”、“运行”、“停止”使主电路中的设备按设计工艺的要求正常工作。

对于复杂的控制电路，分割成若干个局部控制电路，然后与典型电路相对照，逐步分析。

所谓电气接线图，是根据电气设备和电器元件的实际位置和安装情况绘制的，只用来表示电气设备和电器元件的位置、配线方式和接线方式，而不明显表示电气动作原理。主要用于安装接线、线路的检查维修和故障处理。

1、接线图包含内容：电气设备和电器元件的相对位置、文字符号、端子号、导线号、导线类型、导线截面、屏蔽和导线绞合等。

2、所有的电气设备和电器元件都按其所在的实际位置绘制在图纸上，且同一电器的各元件根据其实际结构，使用与电路图相同的图形符号画在一起，并用点画线框上，其文字符号以及接线端子的编号应与电路图中的标注一致，以便对照检查接线。

3、接线图中的导线有单根导线、导线组（或线扎）、电缆等之分，可用连续线和中断线来表示。凡导线走向相同的可以合并，用线束来表示，到达接线端子板或电器元件的连接点时再分别画出。在用线束表示导线组、电缆等时可用加粗的线条表示，在不引起误解的情况下也可采用部分加粗。

另外，导线及套管、穿线管的型号、根数和规格应标注清楚。接线图与实物相对照不难看懂。
