在现代家庭中，空调已是必备的家用电器之一，而压缩机是空调的主要组成部件之一，这里分享一例空调压缩机的接线图，来看下不同电压下的压缩机的接线方法，供大家参考。

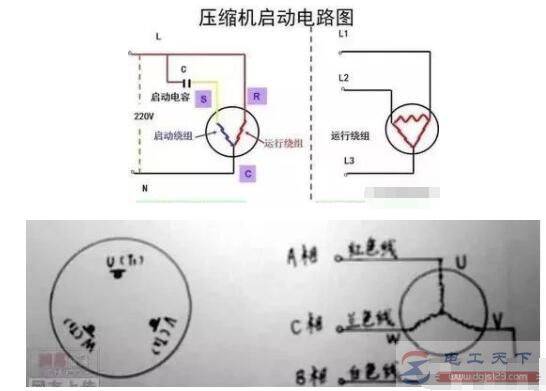

空调压缩机的接线图

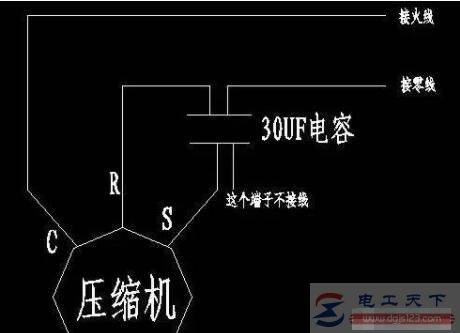

1、单相220V电压压缩机接线
压缩机上有三个接线柱，分别是R，S，C，其中R是公共端，S是启动端，C是运行端，RC之间电阻最小，RS之间最阻最大，SC的阻值在二者之间，R 接零线，C接火线，S接电容 。
2、三相380V电压压缩机的接线
将三根火线直接接在压机接线柱上，然后通电，观察正转还是反转，压机反转噪音大，振动大，正转比较平稳，如果是反转后要马上断电，然后将其中任意两条火线换位，就是正确的接线方法 。

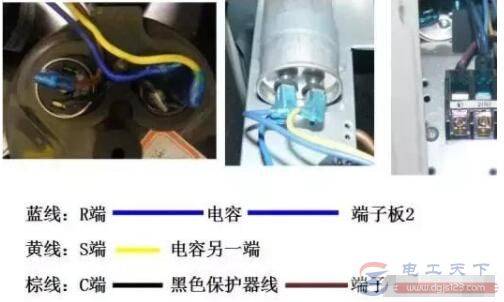

3、变频压缩机的接线图
以上就是空调压缩机的接线图，希望对大家有所帮助。
